siFramo 80

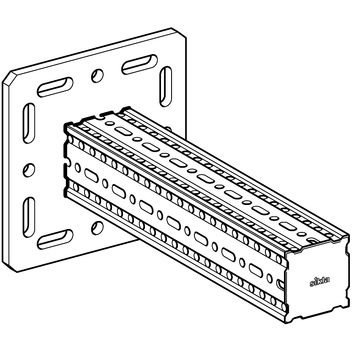

Konzola nosná TKO F 80
Použití
Prefabrikovaný prvek určený k montáži na stěnu, podlahu, strop a ocelové nosníky.
Montáž
V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:
| a) | Upevnění na stavební konstrukci pomocí čtyř kotev pro těžké zatížení M12. |

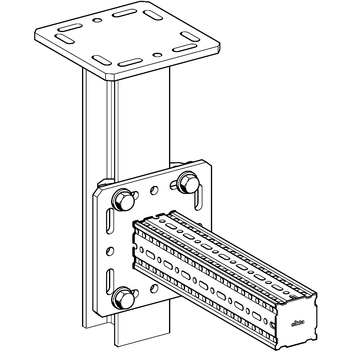

| b) | Silové upevnění na ocelové nosníky (šířka příruby 80 -120 mm) pomocí montážní sady 5P M12 S. |
Technické údaje

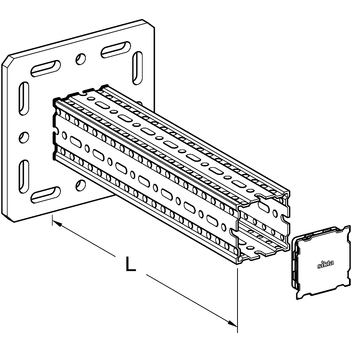

| Typ | L [mm] | Rozměry základové desky [mm] | Otvory v základové desce |
|---|---|---|---|
| TKO F80-400 | 400 | 220 x 220 x 12 | M12 |
| TKO F80-800 | 800 | 220 x 220 x 12 | M12 |
| Provedení: | základová deska svařená s nosným profilem F 80 |
| Materiál: | ocel, HCP |
K dispozici také s povrchem DUALSHIELD C5H pro prostředí s vysokou korozí.
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
ETA-24/0471
