siFramo 80

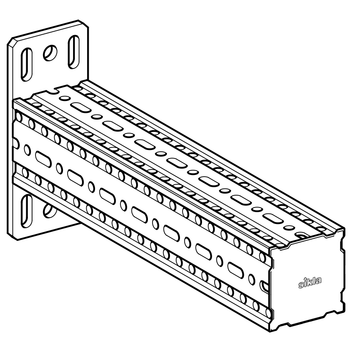

T-konzola AK F 80
Použití
Prefabrikovaný prvek pro jednoramenné konzolové uchycení na nosný profil TP F 80 nebo ke stavebním konstrukcím. Varianta "E" umožňuje sestavení příčného nosníku bez přesahu základové desky v podélném směru.
Montáž
Upevnění na nosný profil F 80 pomocí 4 ks samořezných šroubů FLS F.
Technické údaje

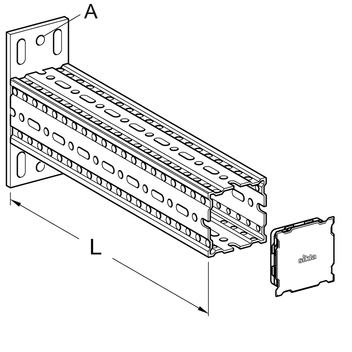

| Typ | d [mm] | Rozměry základové desky [mm] | Oválné otvory [mm] | A [mm] |
|---|---|---|---|---|
| AK F 80-400 | 400 | 190 x 80 x 8 | 20 x 11 | 14 |
| AK F 80-800 | 800 | 190 x 80 x 8 | 20 x 11 | 14 |
| AK F 80-E-600 | 600 | 165 x 80 x 8 | 20 x 11 | - |
| Provedení: | základová deska svařená s nosným profilem F 80 |
| Materiál: | ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
ETA-24/0471
