siFramo 80

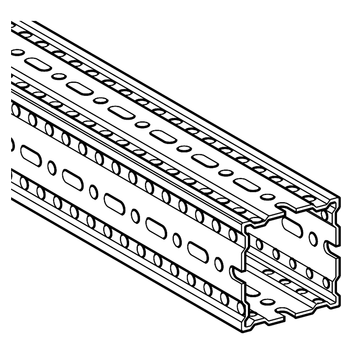

Nosný profil TP F 80
Použití
Multifunkční nosný profil určený k vytváření potrubních tras, komplexních rámových konstrukcí a 3D jednotek pro nejrůznější použití.
Kromě vysoké torzní tuhosti je díky uzavřenému tvaru zajištěna možnost připojení spojovacích dílů nebo uložení potrubí na všech 4 stranách profilu. Pravidelný vzor umístění otvorů ve spojení se samořezným šroubem FLS F zajišťuje plynulý slícovaný spoj.
Technické údaje

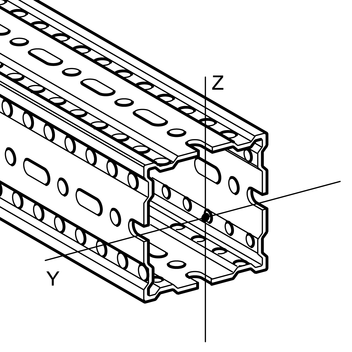

| Typ | Moment odporu [cm3 ] | Moment setrvačnosti [cm4 ] | Poloměr setrvačnosti [cm] | Kroutící moment lt [cm4 ] | Průřez A [cm2 ] |
|---|---|---|---|---|---|

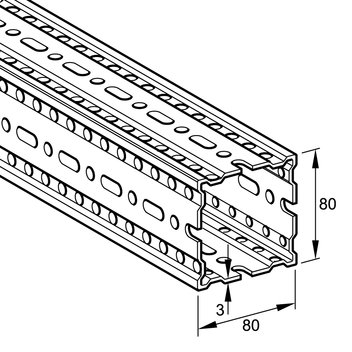

| TP F 80 | Wy: 12,95 Wz: 12,95 | ly: 62,47 lz: 62,47 | iy: 3,58 iz: 3,58 | 48,40 | 4,94 |

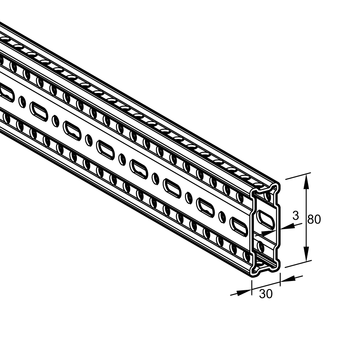

| TP F 80/30 | Wy: 7,93 Wz: 4,15 | ly: 35,40 lz: 6,74 | iy: 3,63 iz: 1,58 | 8,58 | 2,69 |
U všech hodnot jsou zohledněny proražené otvory.
Parametry nastavené pomocí experimentu představují efektivní hodnoty získané zkouškami, geometrické velikosti (získané analytickým měřením) můžou být značně vyšší.
| Materiál: | ocel, HCP |
Certifikáty
Označení CE - prohlášení o vlastnostech výrobku (více informací na www.sikla.de)
ETA-24/0471
Nosný profil TP F PDF | 36.4 KB
