siFramo 80

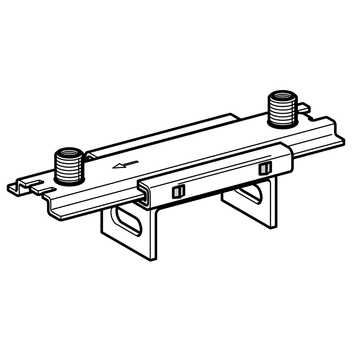

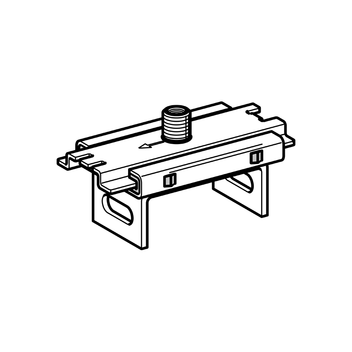

Sada kluzná GS F 80 2G
Použití
Kluzná sada pro upevnění jedné či dvou objímek na profil F 80. Objímky lze připevnit k sadě pomocí závitové tyče a adaptéru.
Montáž
Upevnění na profil F 80 pomocí dvou samořezných šroubů FLS F.
Technické údaje

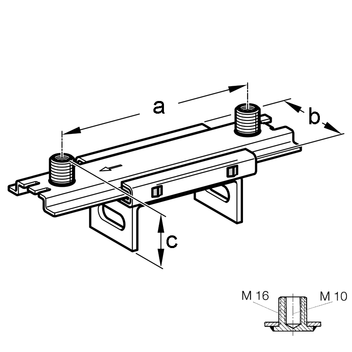

| Typ | a [mm] | b [mm] | c [mm] |
|---|---|---|---|
| GS F 80 2G2 | 150 | 67 | 70,0 |
| Typ | max. rameno páky [mm] | max. posuv s [mm] |
|---|---|---|
| GS F 80 2G | 150 | 100 |
| GS F 80 2G2 | 150 | 135 |
| Pracovní zatížení (vzpěr): | 1,2 kN |
| Pracovní zatížení (tah): | 0,6 kN |
| Trvalý teplotní rozsah-zatížení: | 130° C |
| Koeficient statického tření µ0: | 0,20 |
| Součinitel tření µ: | 0,15 |
| Materiál: | |
| Smykadla: | Ocel, HCP |
| Kluzné destičky: | Polyamid s 30% podílu skleněných vláken |
| Kovové součásti: | Ocel, HCP |
