siFramo 80

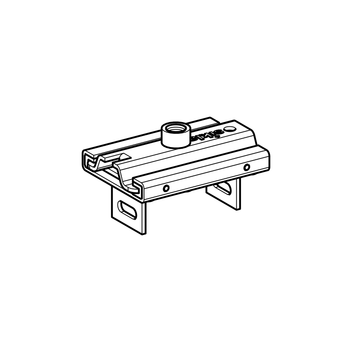

Sada kluzná GS F80 1G
Použití
Kluzná sada pro montáž na nosné profily siFramo TP F 80. Závit 1/2" umožňuje přímé připojení objímky např. Stabil I-1/2" se závitovou trubkou bez dalších adaptačních dílů.
Montáž
Upevnění k nosnému profilu TP F 80 pomocí dvou šroubů FLS F.
Technické údaje

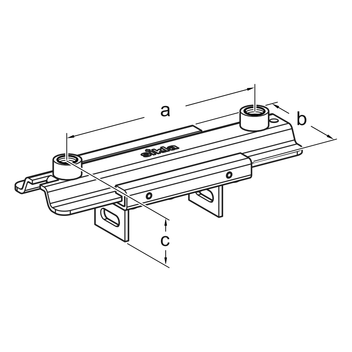

| Typ | a [mm] | b [mm] | c [mm] | Příp. zatížení (vzpěr) [kN] | Příp. zatížení (tah) [kN] |
|---|---|---|---|---|---|
| GS F 80 1G | - | 102 | 80,5 | 17,0 | 5,4 |

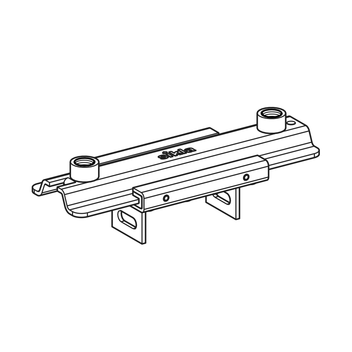

| GS F 80 1G2 | 210 | 102 | 80,5 | 12,0 | 8,4 |
Přípustné zatížení bylo určeno zátěžovými zkouškami podle DIN EN 13480-3 Příloha J.
Objímka a případně použitá 1/2" závitová trubka musí být samostatně ověřena.

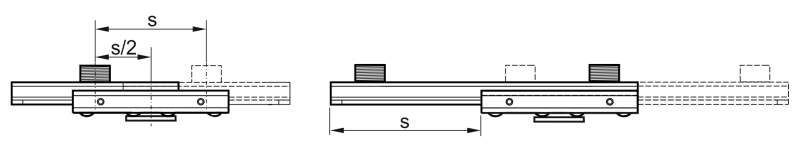

| Typ | max. rameno páky [mm] | max. posuv s [mm] |
|---|---|---|
| GS F 80 1G | 200 | 100 |
| GS F 80 1G2 | 300 | 135 |
| Trvalý teplotní rozsah-zatížení: | 130°C |
| Koeficient statického tření µ0: | 0,20 |
| Součinitel tření µ: | 0,15 |
| Materiál: | |
| Smykadla: | Ocel, HCP |
| Kluzné destičky: | Polyamid s 30% podílu skleněných vláken |
| Kovové součásti: | Ocel, HCP |
