siFramo 80

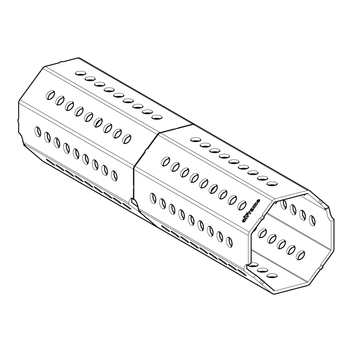

Spojka profilů PK F 80 8kt HCP
![](/sixcms/media.php/443/thumbnails/PK_F_100_8_10337.tif.66265.png)
![](/sixcms/media.php/443/thumbnails/PK_F_100_8_10337_M.tif.66273.png)
![](/sixcms/media.php/443/thumbnails/Profilverbinder_F80_8kt_L280_fs.tif.46979.png)
![](/sixcms/media.php/443/thumbnails/PK_F_80_4kt_10337_AW02.tif.67922.png)
Použití

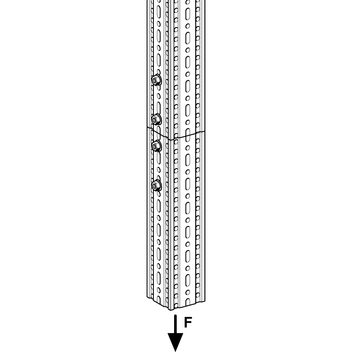

Flexibilní spojovací prvek pro nosné profily TP F 80, vhodný zejména pro vertikální prodloužení.
Při prodlužování vodorovných profilů je třeba dodržet přípustný ohybový moment v místě napojení.
Spojka nabízí možnost otočení nosného profilu TP F 80 o 45°.
Montáž
Šroubové spojení pomocí 2 x 4 samořezných šroubů FLS F při zachování co největší rozteče šroubů pro optimální pákový efekt.
Upozornění:
Samořezné šrouby FLS F musí být instalovány symetricky na dvou stranách s odstupem minimálně 50 mm.

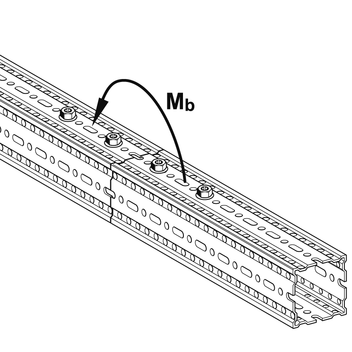

Pro přenos ohybového momentu musí být samořezné šrouby FLS F uspořádány v rovině silového toku, aby efektivně udržely hmotnost potrubí - tzn. v případě horizontálních nosníků umístění šroubů nahoře a dole, nikoli do stran.
Technické údaje

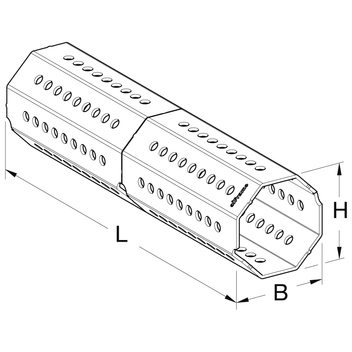

Typ | L [mm] | H [mm] | B [mm] | Fmax [kN] | Mbmax [kNm] |
---|---|---|---|---|---|
PK F 80 8kt | 280 | 72,5 | 72,5 | 10,0 | 0,25 |
Materiál: | Ocel, HCP |
