siFramo 80
Třmen upínací SB F 80




Použití
Spojovací článek k oboustrannému upevnění nosních profilů F 80 bzw. F 80/30, traverzí nebo konzolí na ocelové konstrukce.
Objem dodávky

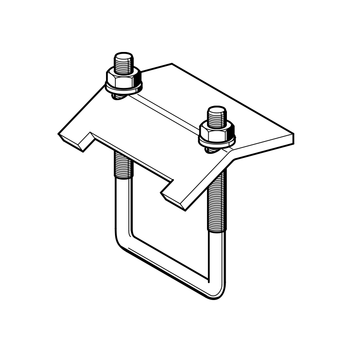

Typ SB F 80-16 nebo F 80/30-16:
Třmen M10
Deska
2 šestihranné matice M10
2 podložky

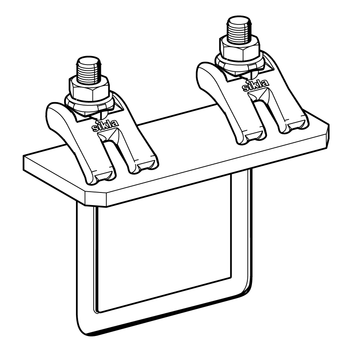

Typ SB F 80-40 nebo F 80/30-40:
Třmen M12
Deska
2 příložky upínací SPA 5P AU
2 šestihranné matice M12

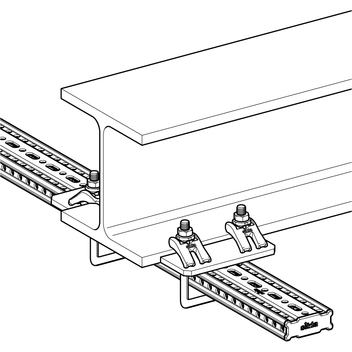

Montáž
Třmeny používat vždy v párech.
Typ 16 do tlouštky nosní příruby 16 mm
Typ 40 do tlouštky nosní příruby 40 mm
Technické údaje
Typ | Závit | Utahovací moment [Nm] | Fz pro jeden třmen [kN] | Fy [kN] | My [kNm] | Mz [kNm] |
---|---|---|---|---|---|---|
SB F 80-16 | M10 | 40 | 9,5 | * | * | * |
SB F 80-40 | M12 | 85 | 16 | * | * | * |
SB F 80/30-16 | M10 | 40 | 9,5 | * | * | * |
SB F 80/30-40 | M12 | 85 | 16 | * | * | * |
* Pro přípustné smykové síly a momenty porovnejte typy třmenů v odpovídajícím rozměru v návodu k použití Simotec.
Materiál: | Ocel, FK 8.8, HCP |
