Tyčové závěsy

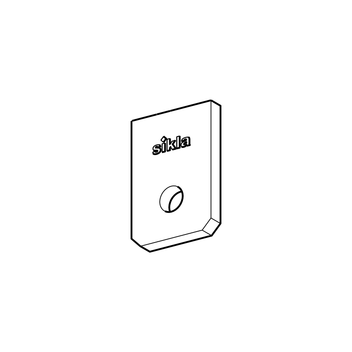

Přivařovací deska s okem HPA
Použití

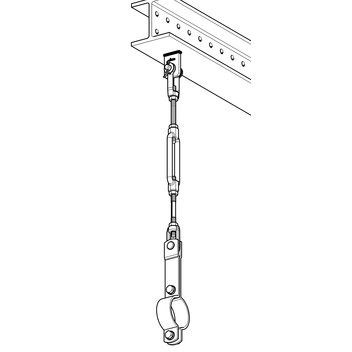

Deska k přivaření k ocelovým profilům a plechům. Deska s okem slouží jako základní prvek pro připojení sestavy tyčových závěsů LKV ve velikostech M10 až M16 a trubkových objímek Stabil C LK. V případě potřeby může být také svařena přímo s deskou typu SPL.

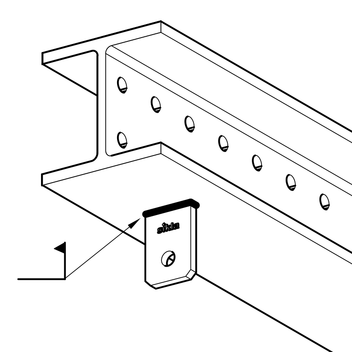

Montáž
Povrch HCP se vyznačuje velmi dobrou svařitelností.
Nezávazné doporučení pro tloušťku svaru a: 4,0 mm (výška rovnoramenného trojúhelníku)
Technické údaje
| Typ | dov. zatížení v tahu [kN] |
|---|---|
| M10 | 11,2 |
| M12 | 12,1 |
| M16 | 12,5 |
Požadavky na implementaci a konstrukci součástí, jejich návrh, tak i jejich ověřování a zátěžové zkoušky byly provedeny podle norem VGB R 510 L část I, KTA 3205.3 a DIN EN 13480-3.

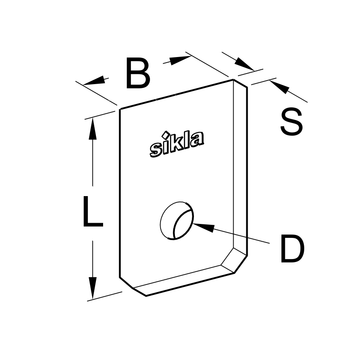

| Typ | L [mm] | B [mm] | S [mm] | D [mm] |
|---|---|---|---|---|
| M10 | 65 | 45 | 8 | 11 |
| M12 | 65 | 45 | 8 | 13 |
| M16 | 65 | 45 | 8 | 17 |
| Materiál: | Ocel, HCP |
