Tyčové závěsy

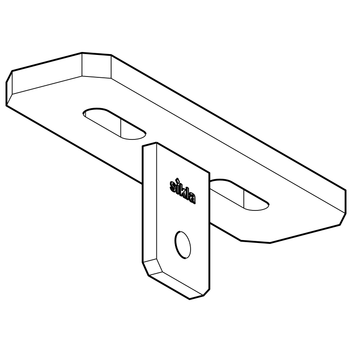

Závěsná deska HP 80/99




Použití
Závěsná deska slouží jako konstrukční spojení se stávajícími ocelovými nosníky o šířce příruby 80 - 99 mm. Je to základní prvek pro další připojení tyčového závěsu LKV ve velikostech M10 až M16 a objímky Stabil C LK.
Montáž

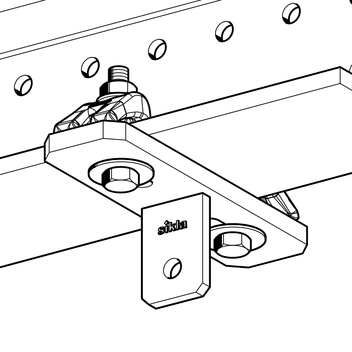

Závěsná deska HP 80/99 je upnuta na stávající ocelovou konstrukci pomocí montážní sady MS 5P M12 S2. Další možností je použít závěsnou desku jako zavěšení do betonových stropů pomocí dvou kotev M12 s vysokou odolností.

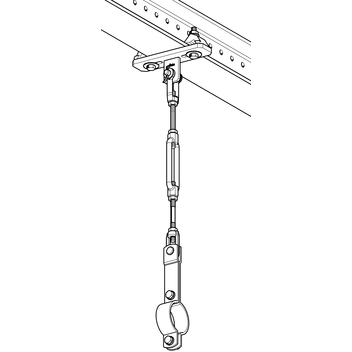

Typ A: Tyčový závěs běží napříč k nosníku
Typ B: Tyčový závěs běží podél nosníku
Technické údaje
Typ | max. dov. zatížení v tahu [kN] |
---|---|
M10 | 11,2 |
M12 | 12,1 |
M16 | 12,5 |
Požadavky na implementaci a konstrukci součástí, jejich návrh, tak i jejich ověřování a zátěžové zkoušky byly provedeny podle norem VGB R 510 L část I, KTA 3205.3 a DIN EN 13480-3.

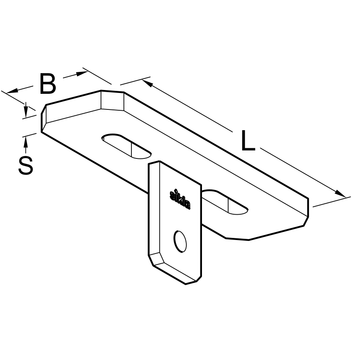

L [mm] | B [mm] | S [mm] |
---|---|---|
200 | 60 | 12 |
Materiál: | Ocel, HCP |
