Užitné zatížení pro volné uložení LA - HV
Vyměřovací základ EC 3, hodnota zatížení na uložení při stavu dodání
Hodnoty zatížení platí pro trubková ložiska řady HCP a pro vysokoteplotní ložiska. Dimenzování se provádí při pokojové teplotě. Při vyšších teplotách je třeba dodržet příslušné teplotní redukční součinitele podle přiložené tabulky.
Pevných bodových sil v axiálním směru Fx lze dosáhnout pouze při správném použití protiskluzové ochrany (např. cepínů). Ty musí být zajištěny při návrhu potrubí a zodpovídá za ně výrobce potrubí. Pro použití našich sad pevných bodů, úhlů pevných bodů a axiálních dorazů je nutné demontovat posuvnou desku, takže pro statické posouzení trubky je třeba vzít v úvahu hodnotu tření μ = 0,3.
Zkoušky zdvihových sil - Fz byly provedeny v kombinaci neumístěného ložiska LA - HV s vodicími a pevnými bodovými sadami. Výsledkem jsou hodnoty - Fz v kombinacích:
- | Spojení s vodící upínací sadou FS nebo pevnou upínací sadou XS |
- | Připojení k siFramo s vodicím úhelníkem FW F nebo úhelníkem pro pevný bod XW F |
Další údaje o statických vlastnostech výrobku jsou k dispozici na vyžádání.
Teplotní korekční faktor k
Teplota | 16Mo3 | S235JR |
---|---|---|
20°C | 1,00 | 1,00 |
80°C | 0,95 | 1,00 |
100°C | 0,93 | 1,00 |
150°C | 0,89 | 0,90 |
200°C | 0,85 | 0,81 |
250°C | 0,77 | 0,71 |
300°C | 0,71 | 0,61 |
350°C | 0,64 | 0,52 |
400°C | 0,58 | - |
450°C | 0,53 | - |
500°C | 0,51 | - |
LA - HV | D [mm] | DN | Fx [kN] | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
---|---|---|---|---|---|---|---|---|---|---|
90 | 14-18 | 9,7 | 7,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 18-22 | 15 | 9,7 | 7,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 23-27 | 20 | 9,7 | 7,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 26-30 | 9,7 | 7,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 30-34 | 25 | 9,7 | 7,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 35-39 | 9,5 | 7,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 40-44 | 32 | 9,4 | 7,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 45-49 | 40 | 9,2 | 7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 50-54 | 9,1 | 6,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 55-59 | 8,9 | 6,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 57-61 | 50 | 8,8 | 6,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 62-66 | 8,7 | 6,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 67-71 | 8,5 | 6,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 72-77 | 65 | 8,3 | 6,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 78-83 | 8,1 | 6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 84-89 | 80 | 7,9 | 5,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 89-95 | 7,7 | 5,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 96-102 | 7,5 | 5,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 102-109 | 7,3 | 5,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 109-115 | 100 | 7,1 | 5,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 115-122 | 6,9 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 122-128 | 6,7 | 4,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 128-134 | 6,5 | 4,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 134-140 | 125 | 6,3 | 4,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
90 | 140-146 | 6,1 | 4,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 146-152 | 5,9 | 4,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 152-158 | 5,7 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 157-163 | 5,5 | 3,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
90 | 163-169 | 150 | 5,4 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 |
Konstrukční základ EC 3, hodnoty zatížení pro ložiska v dodacím stavu

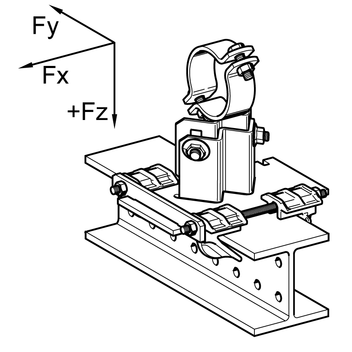

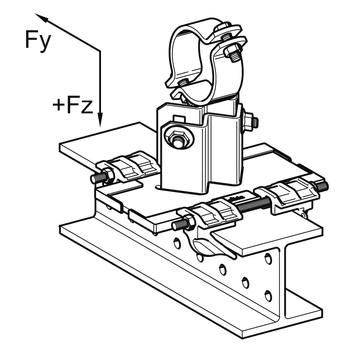

Volné uložení LA - HV + upínací sada FS nebo upínací sada XS

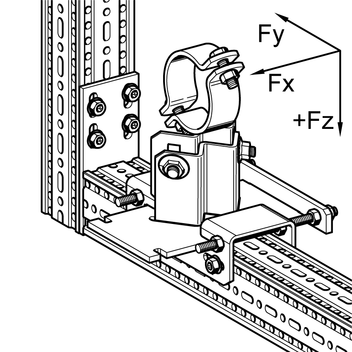

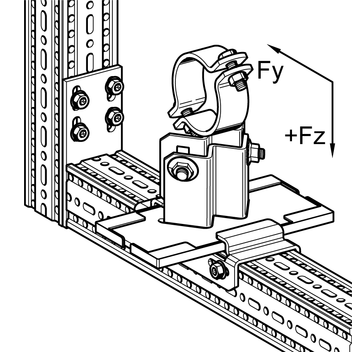

Volné uložení LA - HV + vodicí úhelník FW F 80 nebo úhel pevného bodu XW F 80
LA - HV | D mm | DN | Fx [kN] | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
---|---|---|---|---|---|---|---|---|---|---|
150 | 14-18 | 8,1 | 5,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 18-22 | 15 | 8,1 | 5,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 23-27 | 20 | 8,1 | 5,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 26-30 | 8,1 | 5,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 30-34 | 25 | 8,1 | 5,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 35-39 | 8,1 | 5,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 40-44 | 32 | 8 | 5,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 45-49 | 40 | 7,9 | 5,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 50-54 | 7,8 | 5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 55-59 | 7,7 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 57-61 | 50 | 7,7 | 4,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 62-66 | 7,6 | 4,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 67-71 | 7,5 | 4,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 72-77 | 65 | 7,4 | 4,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 78-83 | 7,4 | 4,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 84-89 | 80 | 7,3 | 4,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 89-95 | 7,2 | 4,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 96-102 | 7,1 | 4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 102-109 | 6,9 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 109-115 | 100 | 6,9 | 3,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 115-122 | 6,7 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 122-128 | 6,6 | 3,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 128-134 | 6,5 | 3,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 134-140 | 125 | 6,5 | 3,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
150 | 140-146 | 6,4 | 3,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 146-152 | 6,3 | 3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 152-158 | 6,2 | 2,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 157-163 | 6,1 | 2,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
150 | 163-169 | 150 | 6,1 | 2,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 |
Konstrukční základ EC 3, hodnoty zatížení pro ložiska v dodacím stavu
Volné uložení LA - HV + upínací sada FS nebo upínací sada XS
Volné uložení LA - HV + vodicí úhelník FW F 80 nebo úhel pevného bodu XW F 800
LA - HV | D mm | DN | Fx [kN] | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
---|---|---|---|---|---|---|---|---|---|---|
200 | 14-18 | 6,6 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 18-22 | 15 | 6,6 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 23-27 | 20 | 6,6 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 26-30 | 6,6 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 30-34 | 25 | 6,6 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 35-39 | 6,5 | 4,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 40-44 | 32 | 6,4 | 4,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 45-49 | 40 | 6,4 | 4,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 50-54 | 6,3 | 4,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 55-59 | 6,3 | 4,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 57-61 | 50 | 6,3 | 4,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 62-66 | 6,2 | 4,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 67-71 | 6,2 | 4,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 72-77 | 65 | 6,1 | 4,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 78-83 | 6,0 | 4,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 84-89 | 80 | 6,0 | 4,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 89-95 | 5,9 | 4,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 96-102 | 5,8 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 102-109 | 5,7 | 3,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 109-115 | 100 | 5,7 | 3,7 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 115-122 | 5,6 | 3,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 122-128 | 5,5 | 3,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 128-134 | 5,5 | 3,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 134-140 | 125 | 5,4 | 3,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
200 | 140-146 | 5,3 | 3,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 146-152 | 5,3 | 3,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 152-158 | 5,2 | 3,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 157-163 | 5,2 | 2,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | ||
200 | 163-169 | 150 | 5,1 | 2,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 |
Konstrukční základ EC 3, hodnoty zatížení pro ložiska v dodacím stavu
Volné uložení LA - HV + upínací sada FS nebo upínací sada XS
Volné uložení LA - HV + vodicí úhelník FW F 80 nebo úhel pevného bodu XW F 80
