Uložení potrubí

Užitné zatížení pro volné uložení LC - HV

Vyměřovací základ EC 3, hodnota zatížení na uložení při stavu dodání

Hodnoty zatížení platí pro trubková ložiska řady HCP a pro vysokoteplotní a nízkoteplotní ložiska. Dimenzování se provádí při pokojové teplotě.
Při vyšších teplotách je třeba dodržet příslušné teplotní redukční součinitele podle přiložené tabulky.
U nízkoteplotních ložisek lze předpokládat plné zatížení v doporučeném rozsahu použití. Teploty nižší než -50 °C vyžadují individuální technické poradenství.

Pevných bodových sil v axiálním směru Fx lze dosáhnout pouze při správném použití protiskluzové ochrany (např. cepínů). Ty musí být zajištěny při návrhu potrubí a zodpovídá za ně výrobce potrubí. Pro použití našich sad pevných bodů, úhlů pevných bodů a axiálních dorazů je nutné demontovat posuvnou desku, takže pro statické posouzení trubky je třeba vzít v úvahu hodnotu tření μ = 0,3.

Zkoušky zdvihových sil - Fz byly provedeny v kombinaci neumístěného ložiska LC - HV s vodicími a pevnými bodovými sadami. Výsledkem jsou hodnoty - Fz v kombinacích:

- Spojení s vodící upínací sadou FS nebo pevnou upínací sadou XS
-
Připojení k siFramo s vodicím úhelníkem FW F nebo úhelníkem pro pevný bod XW F

Další údaje o statických vlastnostech výrobku jsou k dispozici na vyžádání.

Teplotní korekční faktor k

Teplota
16Mo3
S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LC - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 18 11,4 6,4 17   14 6,1 17 17
90 22 11,4 6,4 17   14 6,1 17 17
90 27 11,4 6,4 17   14 6,1 17 17
90 30 11,4 6,4 17   14 6,1 17 17
90 34 11,4 6,4 17   14 6,1 17 17
90 39 11,4 6,3 17   14 6,1 17 17
90 44 11,3 6,2 17   14 6,1 17 17
90 49 11,3 6,1 17   14 6,1 17 17
90 54 11,3 6,0 17   14 6,1 17 17
90 59 11,2 6,0 17   14 6,1 17 17
90 61 11,2 5,9 17   14 6,1 17 17
90 66 11,2 5,8 17   14 6,1 17 17
90 71 11,2 5,8 17   14 6,1 17 17
90 77 11,1 5,6 17   14 6,1 17 17
90 83 11,1 5,5 17   14 6,1 17 17
90 89 11,1 5,4 17   14 6,1 17 17
90 95 11,0 5,3 17   14 6,1 17 17
90 102 11,0 5,2 17   14 6,1 17 17
90 109 10,9 5,1 17   14 6,1 17 17
90 115 10,9 5,0 17   14 6,1 17 17
90 122 10,9 4,9 17   14 6,1 17 17
90 128 10,8 4,8 17   14 6,1 17 17
90 134 10,8 4,7 17   14 6,1 17 17
90 140 10,8 4,6 17   14 6,1 17 17
90 146 10,7 4,4 17   14 6,1 17 17
90 152 10,7 4,3 17   14 6,1 17 17
90 158 10,6 4,2 17   14 6,1 17 17
90 163 10,6 4,2 17   14 6,1 17 17
90 169 10,6 4,0 17   14 6,1 17 17
90 174 10,5 4,0 17   14 6,1 17 17
90 180 10,5 3,9 17   14 6,1 17 17
90 187 10,5 3,7 17   14 6,1 17 17
90 194 10,4 3,6 17   14 6,1 17 17
90 200 10,4 3,5 17   14 6,1 17 17
90 207 10,3 3,4 17   14 6,1 17 17
90 214 10,3 3,3 17   14 6,1 17 17
90 221 10,3 3,1 17   14 6,1 17 17
90 229 10,2 3,0 17   14 6,1 17 17
90 237 10,2 2,9 17   14 6,1 17 17
90 245 10,1 2,7 17   14 6,1 17 17
90 254 10,1 2,6 17   14 6,1 17 17
90 262 10,0 2,4 17   14 6,1 17 17
90 266 10,0 2,4 17   14 6,1 17 17
90 273 9,9 2,2 17   14 6,1 17 17
90 282 9,9 2,1 17   14 6,1 17 17
90 291 9,8 1,9 17   14 6,1 17 17
90 300 9,8 1,8 17   14 6,1 17 17
90 309 9,7 1,6 17   14 6,1 17 17
90 317 9,7 1,5 17   14 6,1 17 17
90 324 9,6 1,4 17   14 6,1 17 17

Konstrukční základ EC 3, hodnoty zatížení pro ložiska v dodacím stavu

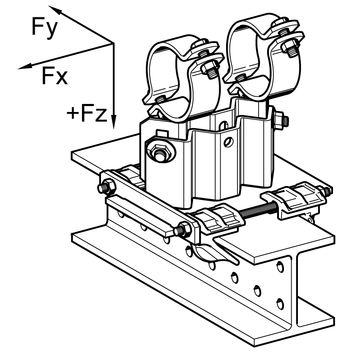

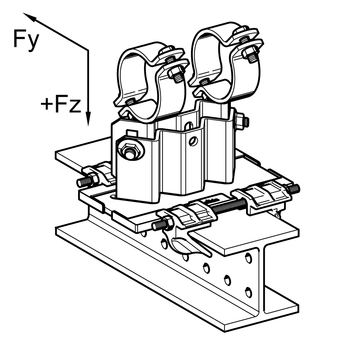

Volné uložení LC - HV + upínací sada FS nebo upínací sada XS

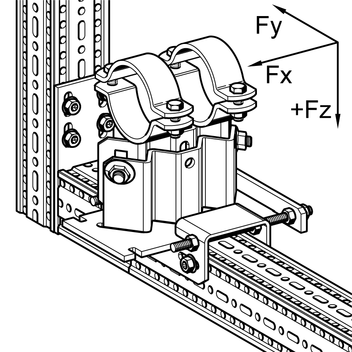

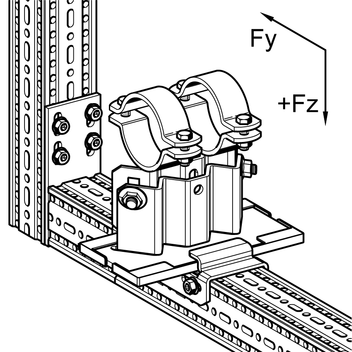

Volné uložení LC - HV + vodicí úhelník FW F 80 nebo úhel pevného bodu XW F 80

LC - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
150 18 8,6 4,7 17   14 6,1 17 17
150 22 8,6 4,7 17   14 6,1 17 17
150 27 8,6 4,7 17   14 6,1 17 17
150 30 8,6 4,7 17   14 6,1 17 17
150 34 8,6 4,7 17   14 6,1 17 17
150 39 8,6 4,7 17   14 6,1 17 17
150 44 8,6 4,6 17   14 6,1 17 17
150 49 8,6 4,6 17   14 6,1 17 17
150 54 8,5 4,5 17   14 6,1 17 17
150 59 8,5 4,4 17   14 6,1 17 17
150 61 8,5 4,4 17   14 6,1 17 17
150 66 8,5 4,4 17   14 6,1 17 17
150 71 8,5 4,3 17   14 6,1 17 17
150 77 8,5 4,2 17   14 6,1 17 17
150 83 8,5 4,2 17   14 6,1 17 17
150 89 8,5 4,1 17   14 6,1 17 17
150 95 8,4 4,0 17   14 6,1 17 17
150 102 8,4 4,0 17   14 6,1 17 17
150 109 8,4 3,9 17   14 6,1 17 17
150 115 8,4 3,8 17   14 6,1 17 17
150 122 8,4 3,7 17   14 6,1 17 17
150 128 8,4 3,7 17   14 6,1 17 17
150 134 8,3 3,6 17   14 6,1 17 17
150 140 8,3 3,5 17   14 6,1 17 17
150 146 8,3 3,5 17   14 6,1 17 17
150 152 8,3 3,4 17   14 6,1 17 17
150 158 8,3 3,3 17   14 6,1 17 17
150 163 8,3 3,3 17   14 6,1 17 17
150 169 8,3 3,2 17   14 6,1 17 17
150 174 8,2 3,2 17   14 6,1 17 17
150 180 8,2 3,1 17   14 6,1 17 17
150 187 8,2 3,0 17   14 6,1 17 17
150 194 8,2 3,0 17   14 6,1 17 17
150 200 8,2 2,9 17   14 6,1 17 17
150 207 8,2 2,8 17   14 6,1 17 17
150 214 8,2 2,7 17   14 6,1 17 17
150 221 8,1 2,7 17   14 6,1 17 17
150 229 8,1 2,6 17   14 6,1 17 17
150 237 8,1 2,5 17   14 6,1 17 17
150 245 8,1 2,4 17   14 6,1 17 17
150 254 8,1 2,3 17   14 6,1 17 17
150 262 8,0 2,2 17   14 6,1 17 17
150 266 8,0 2,2 17   14 6,1 17 17
150 273 8,0 2,1 17   14 6,1 17 17
150 282 8,0 2,0 17   14 6,1 17 17
150 291 8,0 1,9 17   14 6,1 17 17
150 300 7,9 1,8 17   14 6,1 17 17
150 309 7,9 1,7 17   14 6,1 17 17
150 317 7,9 1,6 17   14 6,1 17 17
150 324 7,9 1,5 17   14 6,1 17 17

Konstrukční základ EC 3, hodnoty zatížení pro ložiska v dodacím stavu
Volné uložení LC - HV + upínací sada FS nebo upínací sada XS
Volné uložení LC - HV + vodicí úhelník FW F 80 nebo úhel pevného bodu XW F 80

LC - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
200 18 7,4 5,0 17   14 6,1 17 17
200 22 7,4 5,0 17   14 6,1 17 17
200 27 7,4 5,0 17   14 6,1 17 17
200 30 7,4 5,0 17   14 6,1 17 17
200 34 7,4 5,0 17   14 6,1 17 17
200 39 7,4 4,9 17   14 6,1 17 17
200 44 7,4 4,9 17   14 6,1 17 17
200 49 7,4 4,8 17   14 6,1 17 17
200 54 7,4 4,8 17   14 6,1 17 17
200 59 7,4 4,7 17   14 6,1 17 17
200 61 7,4 4,7 17   14 6,1 17 17
200 66 7,3 4,6 17   14 6,1 17 17
200 71 7,3 4,6 17   14 6,1 17 17
200 77 7,3 4,5 17   14 6,1 17 17
200 83 7,3 4,4 17   14 6,1 17 17
200 89 7,3 4,4 17   14 6,1 17 17
200 95 7,3 4,3 17   14 6,1 17 17
200 102 7,3 4,2 17   14 6,1 17 17
200 109 7,3 4,1 17   14 6,1 17 17
200 115 7,3 4,1 17   14 6,1 17 17
200 122 7,3 4,0 17   14 6,1 17 17
200 128 7,3 3,9 17   14 6,1 17 17
200 134 7,2 3,9 17   14 6,1 17 17
200 140 7,2 3,8 17   14 6,1 17 17
200 146 7,2 3,7 17   14 6,1 17 17
200 152 7,2 3,6 17   14 6,1 17 17
200 158 7,2 3,6 17   14 6,1 17 17
200 163 7,2 3,5 17   14 6,1 17 17
200 169 7,2 3,5 17   14 6,1 17 17
200 174 7,2 3,4 17   14 6,1 17 17
200 180 7,2 3,3 17   14 6,1 17 17
200 187 7,2 3,2 17   14 6,1 17 17
200 194 7,2 3,2 17   14 6,1 17 17
200 200 7,1 3,1 17   14 6,1 17 17
200 207 7,1 3,0 17   14 6,1 17 17
200 214 7,1 2,9 17   14 6,1 17 17
200 221 7,1 2,9 17   14 6,1 17 17
200 229 7,1 2,8 17   14 6,1 17 17
200 237 7,1 2,7 17   14 6,1 17 17
200 245 7,1 2,6 17   14 6,1 17 17
200 254 7,1 2,5 17   14 6,1 17 17
200 262 7,0 2,4 17   14 6,1 17 17
200 266 7,0 2,3 17   14 6,1 17 17
200 273 7,0 2,3 17   14 6,1 17 17
200 282 7,0 2,2 17   14 6,1 17 17
200 291 7,0 2,1 17   14 6,1 17 17
200 300 7,0 2,0 17   14 6,1 17 17
200 309 7,0 1,8 17   14 6,1 17 17
200 317 7,0 1,8 17   14 6,1 17 17
200 324 7,0 1,7 17   14 6,1 17 17

Konstrukční základ EC 3, hodnoty zatížení pro ložiska v dodacím stavu
Volné uložení LC - HV + upínací sada FS nebo upínací sada XS
Volné uložení LC - HV + vodicí úhelník FW F 80 nebo úhel pevného bodu XW F 80
