Uložení potrubí
Upínací sada FS
Použití

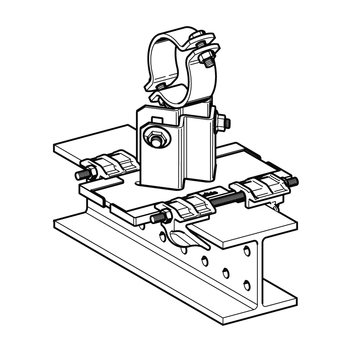

Určeno k sestavení vodícího uložení na základě uložení kluzného.
Max. tloušťka příruby t ≤ 30 mm

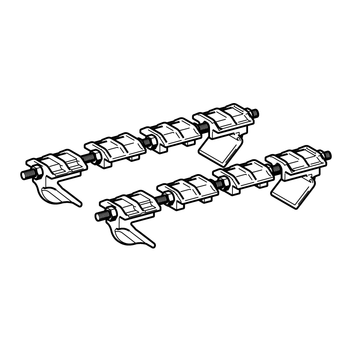

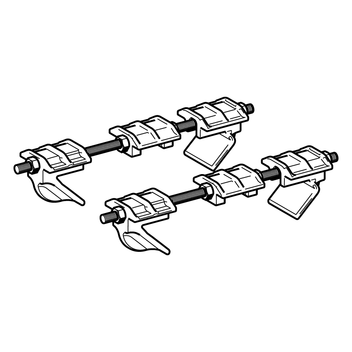

Objem dodávky
Předmontovaná sada volného uložení obsahuje:
4 upínací háky
2 závitové tyče
Pojistky proti nadzdvihnutí:
2 ks pro FS 240/260
4 ks pro FS 280/300
Šestihranné matice:
po 4 ks pro FS 80/120, FS 140/160 a FS 180/220
8 ks pro FS 240/260 a 12 ks pro FS 280/300
Technické údaje
|
Tloušťka příruby [mm] | Utahovací moment pro šířku nosníku 80 - 220 mm [Nm] | Utahovací moment pro šířku nosníku 221 - 300 mm [Nm] |
|---|---|---|
| 5 - 10 | 40 | 15 |
| 11 - 20 | 25 | 15 |
| 21 - 30 | 20 | 15 |
| Materiál: | |
| Plechové součástí: | Ocel, HCP |
| Závitové kolíky, matice: | Ocel, HCP |
| Upínací háky: | Odlitek, HCP |
K dispozici také s povrchem DUALSHIELD C5H pro prostředí s vysokou korozí.
