Vodící úhelník FW F L/Z
Použití

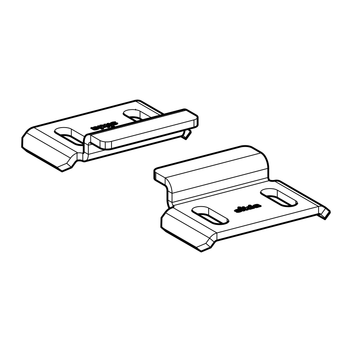

Tento vodicí úhelník umožňuje vedení potrubních uložení při rozdílné tloušťce základových desek. Různé varianty typu Z jsou vhodné pro aktuálně udávanou tloušťku desky (t) a dovolují tak navíc zachytit nadzvedávající síly.
Objem dodávky

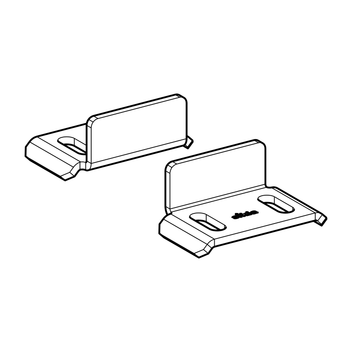

Expeduje se jako sada skládající se ze dvou vodicích úhelníků.
Montáž

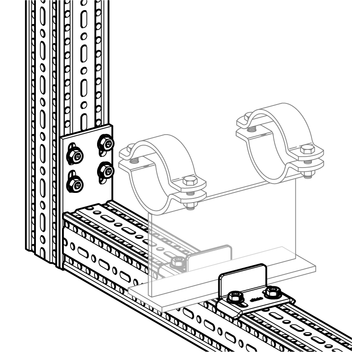

Montáž na nosný profil TP F 80 popř. F 100 se provádí pomocí 2 samořezných šroubů FLS F pro každý vodicí úhelník, tzn. na jednu sadu jsou zapotřebí celkem 4 šrouby. Samořezný šroub FLS F najdete v kapitolách siFramo.
U typu Z je k dispozici vůle 3 mm ve směru vertikální osy z. U všech typů zajistěte prosím vůli 3 mm ve směru horizontální osy y.
Technické údaje
| Typ | Přípustná zátěž Fy [kN] | Přípustný moment silou Fy* [kNm] | Přípustná zátěžFz [kN] |
|---|---|---|---|
| FW F 80, alle Typen Z | 1,9 | 0,4 | 5,0 |
| FW F 80, Typ L | 1,9 | - | - |
| FW F 100, alle Typen Z | 1,9 | 0,4 | 6,4 |
| FW F 100, Typ L | 1,9 | - | - |

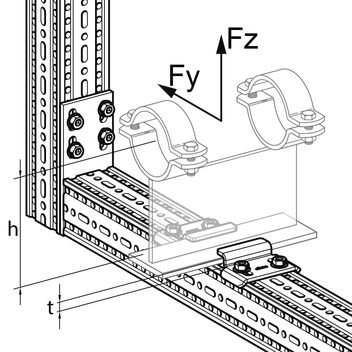

* Moment se vypočítá jako M = Fy × h, přičemž nesmí být překročena přípustná zátěž pro Fy. Rozměr h se měří od středu trubky k horní hraně desky potrubního uložení.
Stanovení přípustné zátěže provedeno zkouškami namáhání podle DIN EN 13480-3 Přílohy J.
Použitá potrubní objímka se odzkouší samostatně.
| Materiál: | Ocel, HCP |
* vhodné pro uložení Sikla
