Uložení potrubí
Sada vodítek FS Z
Použití

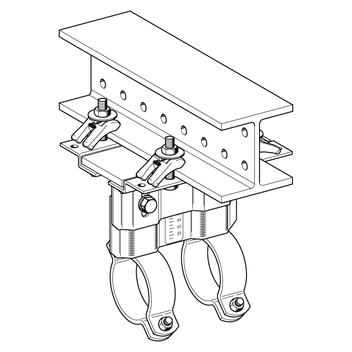

K závěsnému upevnění držáku trubky jako vodicí uložení pod nosným profilem 100 nebo 120, nebo pod jiným ocelovým nosníkem s šířkou čela od 80 do 120 mm.
Max. únosnost příruby t ≤ 33 mm
Objem dodávky

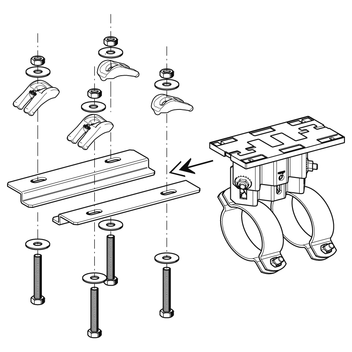

Dvě identické nosné lišty a jedna spojovací sada obsahující:
4 Nosníkové svorky SPA 5P AU - M12 HCP
4 Šestihranné šrouby M12 x 80 - 8,8 HCP
4 Šestihranné matice M12-8 HCP
4 Podložky 40/12/3 HCP
Montáž
Pomocí montážní sady P2 se nosné lišty přišroubují pod nosník tak, aby pro uložení zbyla boční vůle asi 2 mm. Utahovací moment šroubů M12 z montážní sady = 85 Nm.
Technické údaje
Materiál: | |
Plechové části: | Ocel, HCP |
Svorníky, matice: | Stahl, HCP |
Certifikáty
Pipe Shoe - external monitoring PDF | 626.1 KB
