Uložení potrubí

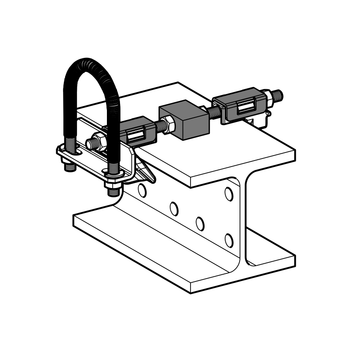

Vodící uložení FR - H 20 (DN 15 - 50)

Použití

Vodicí uložení pro upevnění potrubí z oceli nebo nerezové oceli jmenovitého průměru DN 15 až DN 50 na ocelových nosnících se šířkou příruby 80–300 mm a maximální tloušťkou příruby 20 mm.

Objem dodávky

Předmontované vodicí uložení s kontaktní ochranou proti korozi po celém povrchu, tvořenou pevně nataženou ECT hadicí a kluznými základnami. Třmen z kruhové oceli s přivařenými půldestičkami a 2 šestihrannými maticemi k zajištění polohy.

Příslušenství pro 1 vodicí uložení:
2 upínací háky s kluznými základnami
1 kluzná základna
1 závitová tyč M10
1 UB-upevňovací plech
4 matice M10

Montáž

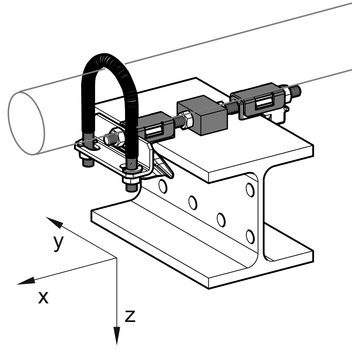

Předmontované upínací háky sevřete proti přírubám nosníku a dotáhněte matice (10 Nm). Je-li šířka nosníku < 100 mm, odstraňte obě matice u střední kluzné základny. Třmen z kruhové oceli zasuňte do UB-upevňovacího plechu a tento plech upevněte přiloženými maticemi (15 Nm). Trubka klouže na PA-základnách. Třmen zajišťuje boční vedení potrubí.

Technické údaje

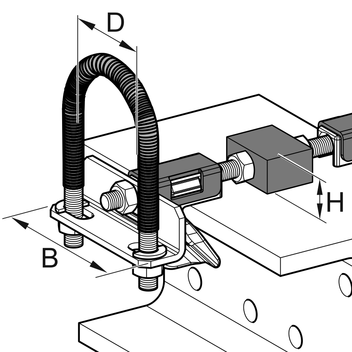

DN
D
[mm]
H
[mm]
B
[mm]
15 22 20 72
20 27 20 72
25 34 20 72
32 42 20 97
40 48 20 97
50 60 20 97

Typ
Pro šířku příruby
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Materiál:
Třmen
Ocel, HCP
ECT-hadice:
polyamid 6.0, bez obsahu halogenů
plechové díly:
Ocel, HCP
závit. tyč, matice:
Ocel, HCP
PA-kluzné základny:
polyamid 6.0, 30 % se sklovláknitou výztuží, černý
rozsah teplot:
-20 až +130° C (na PA-zákl. a ECT-hadici)

* ze skladu

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
FR - H 20 DN 15 - 80/1200,910 113658
FR - H 20 DN 15 - 140/1601,01 113659
FR - H 20 DN 15 - 180/2201,01 113660
FR - H 20 DN 15 - 240/2601,11 113662
FR - H 20 DN 15 - 280/3001,11 113663
FR - H 20 DN 20 - 80/1200,910 113664
FR - H 20 DN 20 - 140/1601,01 113665
FR - H 20 DN 20 - 180/2201,01 113666
FR - H 20 DN 20 - 240/2601,11 113667
FR - H 20 DN 20 - 280/3001,11 113668
FR - H 20 DN 25 - 80/120 *0,910 113669
FR - H 20 DN 25 - 140/1601,01 113671
FR - H 20 DN 25 - 180/2201,01 113672
FR - H 20 DN 25 - 240/2601,11 113673
FR - H 20 DN 25 - 280/3001,11 113674
FR - H 20 DN 32 - 80/1200,910 113675
FR - H 20 DN 32 - 140/1601,01 113676
FR - H 20 DN 32 - 180/2201,11 113677
FR - H 20 DN 32 - 240/2601,11 113678
FR - H 20 DN 32 - 280/3001,21 113679
FR - H 20 DN 40 - 80/1200,910 113680
FR - H 20 DN 40 - 140/1601,01 113681
FR - H 20 DN 40 - 180/2201,11 113682
FR - H 20 DN 40 - 240/2601,11 113683
FR - H 20 DN 40 - 280/3001,21 113684
FR - H 20 DN 50 - 80/120 *1,010 113685
FR - H 20 DN 50 - 140/1601,11 113686
FR - H 20 DN 50 - 180/2201,11 113687
FR - H 20 DN 50 - 240/2601,21 113688
FR - H 20 DN 50 - 280/3001,21 113690
