Vodící uložení FR - H 20 (DN 65 - 300)
Použití
Vodicí uložení pro upevnění potrubí z oceli nebo nerezové oceli jmenovitého průměru DN 65 až DN 300 na ocelových nosnících se šířkou příruby 80–300 mm a maximální tloušťkou příruby 20 mm.
Objem dodávky

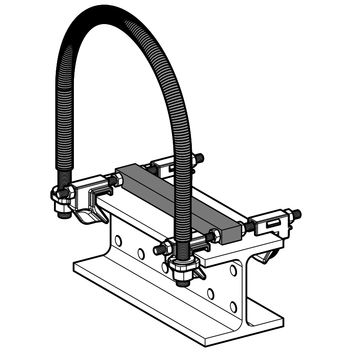

Předmontované vodicí uložení s kontaktní ochranou proti korozi po celém povrchu, tvořenou pevně nataženou ECT hadicí a kluznými základnami. Třmen z kruhové oceli s přivařenými půldestičkami a 2 šestihrannými maticemi k zajištění polohy.
Příslušenství pro 1 vodicí uložení:
4 upínací háky s kluznými základnami
1 kluzná základna
2 závitová tyč M10
8 matice M10
Montáž

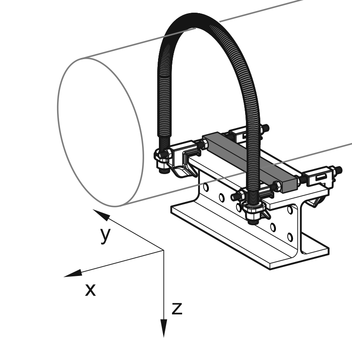

Předmontované upínací háky sevřete proti přírubám nosníku a dotáhněte matice (10 Nm). Je-li šířka nosníku < 100 mm, odstraňte obě matice u střední kluzné základny. Třmen z kruhové oceli zasuňte do UB-upevňovacího plechu a tento plech upevněte přiloženými maticemi (15 Nm). Trubka klouže na PA-základnách. Třmen zajišťuje boční vedení potrubí.
Technické údaje

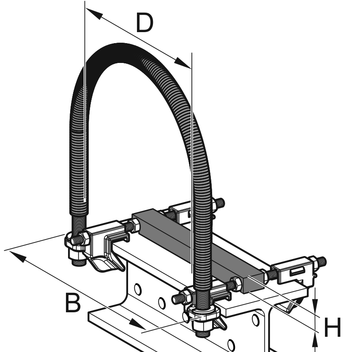

| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 65 | 76 | 20 | 124 |
| 80 | 89 | 20 | 136 |
| 100 | 114 | 20 | 162 |
| 125 | 140 | 20 | 190 |
| 150 | 170 | 20 | 218 |
| 175 | 194 | 20 | 244 |
| 200 | 219 | 20 | 270 |
| 225 | 245 | 20 | 300 |
| 250 | 273 | 20 | 328 |
| 300 | 324 | 20 | 378 |
| Typ | Pro šířku příruby [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiál: | |
| Třmen | Ocel, HCP |
| ECT-hadice: | Polyamid 6.0, bez halogenů |
| Plechové díly: | Ocel, HCP |
| Závit. tyče, matice: | Ocel, HCP |
| PA-kluzné základny: | Polyamid 6.0, se 30% sklovláknitou výztuží, černý |
| Rozsah teplot: | -20 až +130° C (na PA-zákl. a ECT-hadici) |
