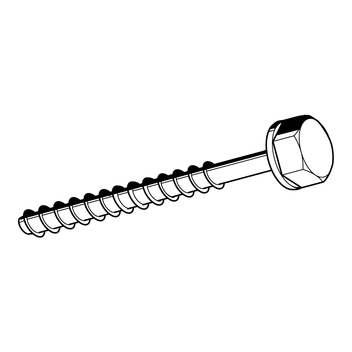

Kotevní šroub TSM-S


Použití
Vhodný mimo jiné pro rychlé a bezpečné upevnění montážních lišt a závěsů potrubí na stropy nebo stěny z betonu a zdiva.
Použití v uzavřených prostorách – s výjimkou vlhkých místností.
- Nízká náročnost vrtání, není vyžadován speciální vrták
- Malé rozteče v důsledku nízkého rozpěrného tlaku
- Není potřeba žádné další hmoždinky
- Bez atestu lze použít i do pevného přírodního kamene a různých plných tvárnic
- Flexibilita díky třem možnostem hloubky kotvení
- S kotevní hloubkou hnom3 schváleno pro použití se seizmickým zatížením kategorie C1 (ø 8 - 14)
- V případě samostatného upevnění lze vyvrtaný otvor v případě potřeby utěsnit proti tlakové vodě pomocí speciální injektážní malty
Montáž
Našroubujte do předvrtaného otvoru válcovitého tvaru. Speciální závit vytvoří tvarový styk s kotevním podkladem. Následné jemné přenastavení hloubky zašroubování je možné.
Technické údaje
Samostatné upevnění:
Výňatek z podmínek použití ETA-16/0655 Povolené zatížení bez vlivu osových roztečí a vzdáleností od okraje. Se zohledněním celkového bezpečnostního faktoru podle
( YM YF ).
Průměr šroubu 6 mm
Hloubka ukotvení 40 mm | Hloubka ukotvení 55 mm | |
---|---|---|
Klíč | SW13 | SW13 |
Jmenovitý průměr vrtáku d0 [mm] | 6 | 6 |
Hloubka vrtání h1 [mm] | 45 | 60 |
Pov. zatížení v tahu v trhlinovém betonu | ||
C20/25 [kN] | 1,0 | 1,9 |
C25/30 [kN] | 1,0 | 2,1 |
C30/37 [kN] | 1,2 | 2,3 |
C40/50 [kN] | 1,3 | 2,7 |
C50/60 [kN] | 1,5 | 3,0 |
Pov. zatížení v tahu v netrhlinovém betonu | ||
C20/25 [kN] | 1,9 | 4,3 |
C25/30 [kN] | 2,1 | 4,7 |
C30/37 [kN] | 2,3 | 5,2 |
C40/50 [kN] | 2,7 | 6,1 |
C50/60 [kN] | 3,0 | 6,6 |
Minimální tloušťka podkladu hmin [mm] | 100 | 100 |
Charakteristická osová rozteč scr,N | 93 | 132 |
Charakteristická vzdálenost od okraje ccr,N | 46,5 | 66 |
Minimální osová rozteč smin [mm] | 40 | 40 |
Minimální vzdálenost od okraje cmin [mm] | 40 | 40 |
Průchozí otvor v kotveném prvku ≤ [mm] | 8 | 8 |
Dovolený ohybový moment Mdov [Nm] | 5,7 | 5,7 |
Dop. max. utahovací moment Tinst [Nm] | 10 | 10 |
Dovolené zatížení při namáhání požárem v trhlinovém/netrhlinovém betonu C20/25 až C50/60
Hloubka ukotvení 40 mm | Hloubka ukotvení 55 mm | |
---|---|---|
Pov. zatížení v tahu při R30 [kN] | 0,5 | 0,9 |
Pov. zatížení v tahu při R60 [kN] | 0,5 | 0,8 |
Pov. zatížení v tahu při R90 [kN] | 0,5 | 0,6 |
Pov. zatížení v tahu při R120 [kN] | 0,4 | 0,4 |
Charakteristická osová rozteč scr,fi | 124 | 176 |
Charakteristická vzdálenost od okraje ccr,fi | 62 | 88 |
Průměr šroubu 8 mm
Hloubka ukotvení hnom1 45 mm | Hloubka ukotvení hnom2 55 mm | Hloubka ukotvení hnom3 65 mm | |
---|---|---|---|
Klíč | SW13 | SW13 | SW13 |
Jmenovitý průměr vrtáku d0 [mm] | 8 | 8 | 8 |
Hloubka vrtání h1 [mm] | 55 | 65 | 75 |
Pov. zatížení v tahu v trhlinovém betonu | |||
C20/25 [kN] | 2,4 | 4,3 | 5,7 |
C25/30 [kN] | 2,6 | 4,7 | 6,3 |
C30/37 [kN] | 2,9 | 5,2 | 7,0 |
C40/50 [kN] | 3,4 | 6,1 | 8,1 |
C50/60 [kN] | 3,7 | 6,6 | 8,9 |
Pov. zatížení v tahu v netrhlinovém betonu | |||
C20/25 [kN] | 3,6 | 5,7 | 7,6 |
C25/30 [kN] | 3,9 | 6,3 | 8,3 |
C30/37 [kN] | 4,3 | 7,0 | 9,3 |
C40/50 [kN] | 5,1 | 8,1 | 10,8 |
C50/60 [kN] | 5,5 | 8,9 | 11,8 |
Minimální tloušťka podkladu hmin [mm] | 100 | 100 | 120 |
Charakteristická osová rozteč scr,N | 105 | 129 | 156 |
Charakteristická vzdálenost od okraje ccr,N | 52,5 | 64,5 | 78 |
Minimální osová rozteč smin [mm] | 40 | 50 | 50 |
Minimální vzdálenost od okraje cmin [mm] | 40 | 50 | 50 |
Průchozí otvor v kotveném prvku ≤ [mm] | 12 | 12 | 12 |
Dovolený ohybový moment Mdov [Nm] | 14,9 | 14,9 | 14,9 |
Dop. max. utahovací moment Tinst [Nm] | 20 | 20 | 20 |
Dovolené zatížení při namáhání požárem v trhlinovém/netrhlinovém betonu C20/25 až C50/60
Hloubka ukotvení hnom1 45 mm | Hloubka ukotvení hnom2 55 mm | Hloubka ukotvení hnom3 65 mm | |
---|---|---|---|
Pov. zatížení v tahu při R30 [kN] | 1,3 | 2,2 | 2,4 |
Pov. zatížení v tahu při R60 [kN] | 1,3 | 1,7 | 1,7 |
Pov. zatížení v tahu při R90 [kN] | 1,1 | 1,1 | 1,1 |
Pov. zatížení v tahu při R120 [kN] | 0,7 | 0,7 | 0,7 |
Charakteristická osová rozteč scr,fi | 140 | 172 | 208 |
Charakteristická vzdálenost od okraje scr,fi | 70 | 86 | 104 |
Průměr šroubu 10 mm
Hloubka ukotvení hnom1 55 mm | Hloubka ukotvení hnom2 75 mm | Hloubka ukotvení hnom3 85 mm | |
---|---|---|---|
Klíč | SW15 | SW15 | SW15 |
Jmenovitý průměr vrtáku d0 [mm] | 10 | 10 | 10 |
Hloubka vrtání h1 [mm] | 65 | 85 | 95 |
Pov. zatížení v tahu v trhlinovém betonu | |||
C20/25 [kN] | 4,3 | 8,0 | 9,6 |
C25/30 [kN] | 4,7 | 8,7 | 10,5 |
C30/37 [kN] | 5,2 | 9,7 | 11,7 |
C40/50 [kN] | 6,1 | 11,3 | 13,6 |
C50/60 [kN] | 6,6 | 12,3 | 14,9 |
Pov. zatížení v tahu v netrhlinovém betonu | |||
C20/25 [kN] | 5,7 | 9,5 | 11,9 |
C25/30 [kN] | 6,3 | 10,4 | 13,0 |
C30/37 [kN] | 7,0 | 11,6 | 14,5 |
C40/50 [kN] | 8,1 | 13,5 | 16,8 |
C50/60 [kN] | 8,9 | 14,8 | 18,4 |
Minimální tloušťka podkladu hmin [mm] | 100 | 130 | 130 |
Charakteristická osová rozteč scr,N | 129 | 180 | 204 |
Charakteristická vzdálenost od okraje ccr,N | 64,5 | 90 | 102 |
Minimální osová rozteč smin [mm] | 50 | 50 | 50 |
Minimální vzdálenost od okraje cmin [mm] | 50 | 50 | 50 |
Průchozí otvor v kotveném prvku ≤ [mm] | 14 | 14 | 14 |
Dovolený ohybový moment Mdov [Nm] | 32 | 32 | 32 |
Dop. max. utahovací moment Tinst [Nm] | 40 | 40 | 40 |
Dovolené zatížení při namáhání požárem v trhlinovém/netrhlinovém betonu C20/25 až C50/60
Hloubka ukotvení hnom1 55 mm | Hloubka ukotvení hnom2 75 mm | Hloubka ukotvení hnom3 85 mm | |
---|---|---|---|
Pov. zatížení v tahu při R30 [kN] | 2,2 | 4,2 | 4,4 |
Pov. zatížení v tahu při R60 [kN] | 2,2 | 3,3 | 3,3 |
Pov. zatížení v tahu při R90 [kN] | 2,2 | 2,2 | 2,2 |
Pov. zatížení v tahu při R120 [kN] | 1,7 | 1,7 | 1,7 |
Charakteristická osová rozteč scr,fi | 172 | 240 | 272 |
Charakteristická vzdálenost od okraje ccr,fi | 86 | 120 | 136 |
Průměr šroubu 12 mm
Hloubka ukotvení hnom1 65 mm | Hloubka ukotvení hnom2 85 mm | Hloubka ukotvení hnom3 100 mm | |
---|---|---|---|
Klíč | SW17 | SW17 | SW17 |
Jmenovitý průměr vrtáku d0 [mm] | 12 | 12 | 12 |
Hloubka vrtání h1 [mm] | 75 | 95 | 110 |
Pov. zatížení v tahu v trhlinovém betonu | |||
C20/25 [kN] | 5,7 | 9,4 | 12,3 |
C25/30 [kN] | 6,3 | 10,3 | 13,4 |
C30/37 [kN] | 7,0 | 11,4 | 14,9 |
C40/50 [kN] | 8,1 | 13,3 | 17,3 |
C50/60 [kN] | 8,9 | 14,6 | 19,0 |
Pov. zatížení v tahu v netrhlinovém betonu | |||
C20/25 [kN] | 7,6 | 13,2 | 17,2 |
C25/30 [kN] | 8,3 | 14,4 | 18,8 |
C30/37 [kN] | 9,3 | 16,0 | 20,9 |
C40/50 [kN] | 10,8 | 18,7 | 24,3 |
C50/60 [kN] | 11,8 | 20,4 | 26,7 |
Minimální tloušťka podkladu hmin [mm] | 120 | 130 | 150 |
Charakteristická osová rozteč scr,N | 150 | 201 | 240 |
Charakteristická vzdálenost od okraje ccr,N | 75 | 100,5 | 120 |
Minimální osová rozteč smin [mm] | 50 | 50 | 70 |
Minimální vzdálenost od okraje cmin [mm] | 50 | 50 | 70 |
Průchozí otvor v kotveném prvku ≤ [mm] | 16 | 16 | 16 |
Dovolený ohybový moment Mdov [Nm] | 64,6 | 64,6 | 64,6 |
Dop. max. utahovací moment Tinst [Nm] | 60 | 60 | 60 |
Dovolené zatížení při namáhání požárem v trhlinovém/netrhlinovém betonu C20/25 až C50/60
Hloubka ukotvení hnom1 65 mm | Hloubka ukotvení hnom2 85 mm | Hloubka ukotvení hnom3 100 mm | |
---|---|---|---|
Pov. zatížení v tahu při R30 [kN] | 3,0 | 4,9 | 6,4 |
Pov. zatížení v tahu při R60 [kN] | 3,0 | 4,9 | 5,8 |
Pov. zatížení v tahu při R90 [kN] | 3,0 | 4,2 | 4,2 |
Pov. zatížení v tahu při R120 [kN] | 2,4 | 3,4 | 3,4 |
Charakteristická osová rozteč scr,fi | 200 | 268 | 320 |
Charakteristická vzdálenost od okraje ccr,fi | 100 | 134 | 160 |
Vícenásobné upevnění:
Výňatek z podmínek použití ETA-16/0656
Použití jako vícenásobné upevnění nenosných systémů podle ETAG 001, část 6.
Se zohledněním celkového bezpečnostního faktoru podle ETAG 001
( YM YF ).
Se zohledněním celkového bezpečnostního faktoru podle ETAG 001 (YM YF).
Dovolená zatížení upevňovacího bodu jsou pro příslušné země upravená v ETAG 001, část 6.
Hloubka ukotvení 35 mm | Hloubka ukotvení 55 mm | |
---|---|---|
Klíč | SW13 | SW13 |
Jmenovitý průměr vrtáku d0 [mm] | 6 | 6 |
Hloubka vrtání h1 [mm] | 40 | 60 |
Pov. zatížení v tahu v trhlinovém betonu | ||
C20/25 [kN] | 0,6 | 3,6 |
C25/30 [kN] | 0,7 | 3,9 |
C30/37 [kN] | 0,7 | 4,3 |
C40/50 [kN] | 0,8 | 5,1 |
C50/60 [kN] | 0,9 | 5,5 |
Pov. zatížení v tahu v netrhlinovém betonu | ||
C20/25 [kN] | 0,6 | 3,6 |
C25/30 [kN] | 0,7 | 3,9 |
C30/37 [kN] | 0,7 | 4,3 |
C40/50 [kN] | 0,8 | 5,1 |
C50/60 [kN] | 0,9 | 5,5 |
Minimální tloušťka podkladu hmin [mm] | 80 | 100 |
Charakteristická osová rozteč scr,N | 81 | 132 |
Charakteristická vzdálenost od okraje ccr,N | 40,5 | 66 |
Minimální osová rozteč smin [mm] | 35 | 40 |
Minimální vzdálenost od okraje cmin [mm] | 35 | 40 |
Průchozí otvor v kotveném prvku ≤ [mm] | 8 | 8 |
Dop. max. utahovací moment Tinst [Nm] | 10 | 10 |
Dovolené zatížení při namáhání požárem v trhlinovém/netrhlinovém betonu C20/25 až C50/60
Hloubka ukotvení 35 mm | Hloubka ukotvení 55 mm | |
---|---|---|
Pov. zatížení v tahu při R30 [kN] | 0,38 | 0,9 |
Pov. zatížení v tahu při R60 [kN] | 0,38 | 0,8 |
Pov. zatížení v tahu při R90 [kN] | 0,38 | 0,6 |
Pov. zatížení v tahu při R120 [kN] | 0,30 | 0,4 |
Charakteristická osová rozteč scr,N | 108 | 176 |
Charakteristická vzdálenost od okraje ccr,N | 54 | 88 |
Duté stropní desky z předpjatého betonu C30/37 až C50/60
Hloubka ukotvení hnom [mm] | ≥ 35 | ||
Jmenovitý průměr vrtáku d0 [mm] | 6 | ||
Hloubka vrtání h1 [mm] | 40 | ||
Dop. max. utahovací moment Tinst [Nm] | 10 | ||
Účinná hloubka kotvení db [mm] | ≥ 25 | ≥ 30 | ≥ 35 |
Dovolené zatížení v tahu [kN] | 0,4 | 0,8 | 1,2 |
Minimální osová rozteč smin [mm] | 100 | 100 | 100 |
Minimální vzdálenost od okraje cmin [mm] | 100 | 100 | 100 |
Při dimenzování dodržujte text celého atestu.
Materiál: | ocel, galvanický pozink |
Certifikáty
Atest ETA-16/0655 a ETA-16/0656
* Pouze pro použití jako vícenásobné upevnění pro nenosné systémy v dutých stropních deskách z betonu a předpjatého betonu.
