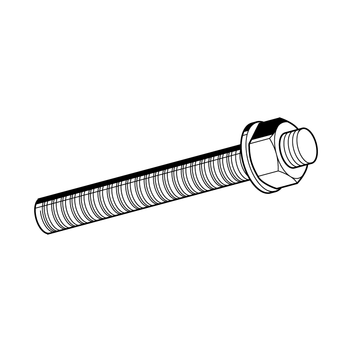

Kotevní svorník VMU-A

Použití

Svorník pro montáž s použitím vstřikovacího systému VMU. Zur Verankerung von Halterungen in der Beton-Druckzone oder im Mauerwerk. Pro kotvení v tlakové (netrhlinové) zóně betonu nebo ve zdivu. Vzhledem k variabilní hloubce ukotvení lze skutečnou hloubku zapuštění přizpůsobit požadovanému zatížení. Vhodné pro uzavřené prostory s výjimkou vlhkých místností (provedení z nerezové oceli na vyžádání).

  • Není vyžadován speciální vrták
  • Vysoké zatížení
  • Malá vzdálenost od okrajů a osová rozteč

Objem dodávky

Kompletní s podložkou a šestihrannou maticí.

Montáž

1.
Vyvrtejte otvor do stanovené hloubky kolmo k povrchu.
2.
Pečlivě vyčistěte vrtaný otvor ocelovým kartáčkem a vyfoukejte.
3.
Na kartuši našroubujte statický míchač, počáteční vyteklou hmotu zlikvidujte a vyvrtaný otvor naplňte do 2/3 ode dna injektážní maltou.
4.
Kotvu ručně zasouvejte otáčivým pohybem do vyvrtaného otvoru naplněného maltou až po značku kotevní hloubky.
5.
Při dosažení kotevní hloubky se musí objevit malta.
6.
Dodržujte dobu vytvrzování a poté utáhněte na předepsaný moment.

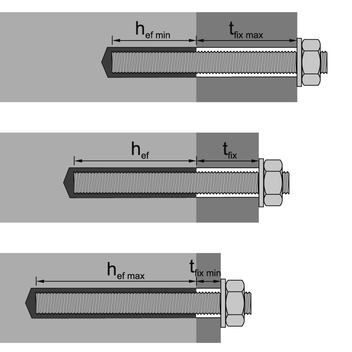

Obrázek 2: hef + tfix = užitečná délka závitové tyče (bez matice a podložky)
K výrobku jsou přiloženy podrobné pokyny k montáži.

Technické údaje

Podrobné technické údaje jsou uvedeny pro příslušné vstřikovací systémy.

Materiál:
Ocel, galvanicky pozinkováno

Certifikáty

Schválení Sikla ETA-15/0270, ETA-17/307

TyptitleHmotnost
[kg]
Bal.
[kus]
Č. výrobku
VMU-A 8 x 1101000,0510 110444
VMU-A 8 x 1451350,0610 110445
VMU-A 10 x 1301200,0910 110447
VMU-A 10 x 1501400,1010 110448
VMU-A 12 x 1201050,1410 110449
VMU-A 12 x 1551400,1410 110450
VMU-A 16 x 1601400,2710 110451
