Kotvení a příslušenství

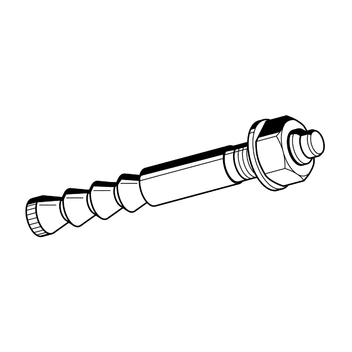

Kotevní svorník VMZ-A

Použití

Kotevní svorník pro montáž do betonu v oblasti trhlinových zón, pro TZB a vysoké zatížení. Vhodné pro konzoly, potrubí, montážní lišty atd. v uzavřených prostorách s výjimkou vlhkých místností (nerezová (VA) verze na vyžádání).

  • Není vyžadován speciální vrták
  • Vysoké zatížení
  • Malá vzdálenost od okrajů a osová rozteč
  • Schváleno pro použití při seizmickém zatížení kategorie výkonu C1 a C2 (M10 - M 16)

Objem dodávky

Kompletní s podložkou a šestihrannou maticí.

Montáž

1.
Vyvrtejte otvor do stanovené hloubky kolmo k povrchu.
2.
Pečlivě vyčistěte vrtaný otvor ocelovým kartáčkem a vyfoukejte.
3.
Na kartuši našroubujte statický míchač, počáteční vyteklou hmotu zlikvidujte a vyvrtaný otvor naplňte do 2/3 ode dna injektážní maltou.
4.
Kotvu ručně zasouvejte otáčivým pohybem do vyvrtaného otvoru naplněného maltou až po značku kotevní hloubky.
5.
Při dosažení kotevní hloubky se musí objevit malta.
6.
Dodržujte dobu vytvrzování a poté utáhněte na předepsaný moment.

K výrobku jsou přiloženy podrobné pokyny k montáži.

Technické údaje

Typ M8
50
M10
60
M12
80
M12
125
M16
125
Příp. zatížení 1) v tahu C20/25 2) [kN] 6,1 8,0 12,3 24,0 24,0
Příp. zatížení 1) v tahu C25/30 2) [kN] 6,6 8,7 13,4 26,2 26,2
C30/37 2) [kN] 7,4 9,7 14,9 27,1 29,1
C40/50 2) [kN] 8,6 11,3 17,3 27,1 33,9
C50/60 2) [kN] 8,6 11,9 19,0 27,1 37,1
Příp. příčný tah V C20/25 2) [kN] 8,0 12,0 19,4 19,4 36,0
≥ C30/37 2) [kN] 8,0 12,0 19,4 19,4 36,0
Příp. ohybový moment M [Nm] 17,1 34,3 60 60 152
Min. tl. podkladu hmin ≥ [mm] 80 100 110 160 170

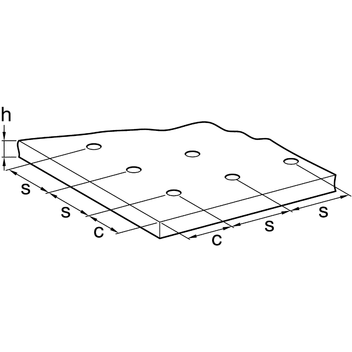

Char. osová rozteč Scr,N [mm] 150 180 240 375 375
Char. vzd. od okraje Ccr,N [mm] 75 90 120 187,5 187,5
Min. osová rozteč smin [mm] 40 40 40 50 60
Min. vzd. od okraje cmin [mm] 40 40 50 50 60

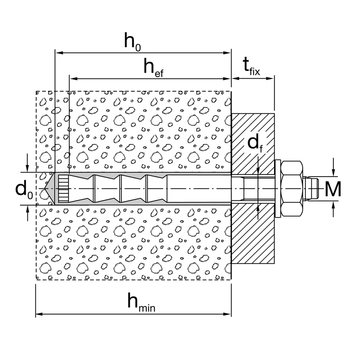

Účinná hloubka ukotvení hef [mm] 50 60 80 125 125
Jmen. průměr vrtáku do [mm] 10 12 14 14 18
Hloubka otvoru h0 [mm] 55 65 85 130 133
Aktivační moment kotvení Tinst [Nm] 10 15 25 30 50
Zatížení při namáhaní požárem
Přípustná zátěž R 30 dov. F [kN] 1,69 3,38 5,8 5,8 7,62
Přípustná zátěž R 60 dov. F [kN] 0,07 0,83 3,11 3,11 5,81
Přípustná zátěž R 90 dov. F [kN]    1,14 1,14 4,01
Přípustná zátěž R 120 dov. F [kN]      3,11

1)
Zatížení pro jednoduchou kotvu bez vlivu vzdálenosti od okraje a osové rozteče, pokud není trvale překročena teplota 50 °C a krátkodobě teplota 80 °C.
2)
Trhlinový beton 50 °C / 80 °C

Zahrnuje bezpečnostní koeficient podle ETAG. Platí hodnoty uvedeného schválení v příslušném aktuálním vydání na adrese www.sikla.de/downloads.

Materiál:
Ocel, galvanicky pozinkováno

Certifikáty

Schválení Sikla ETA-10/0260

1) Termín dodání na vyžádání - zboží je pořizováno na základě objednávky.

TypZávit. přip.tfix = max.
užitná délka
[mm]
Celk. délka
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
VMZ-A 50 M8-15/80 1)M815800,0410 190712
VMZ-A 50 M8-30/95 1)M830950,0410 190721
VMZ-A 60 M10-10/85M1010850,0610 190739
VMZ-A 60 M10-30/105 1)M10301050,0610 190748
VMZ-A 60 M10-60/135 1)M10601350,0910 190757
VMZ-A 80 M12-10/110M12101100,1210 190766
VMZ-A 80 M12-25/125M12251250,1310 190775
VMZ-A 80 M12-50/150 1)M12501500,1510 190784
VMZ-A 125 M12-25/170 1)M12251700,1810 117350
VMZ-A 125 M16-30/180 1)M16301800,2810 190793
VMZ-A 125 M16-60/210 1)M16602100,3610 190802
