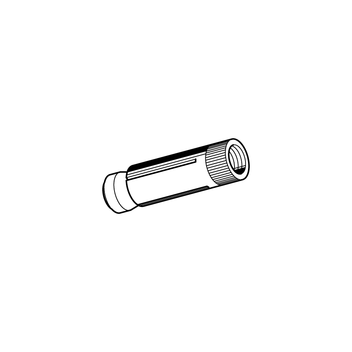

Kotva do dutého stropu AN Easy
Použití
Kotva s vnitřním závitem pro použití do dutých stropních desek z předpjatého betonu. Při dodržení podmínek specifikace je vhodná k upevnění potrubí, montážních lišt atd. závitovou tyčí nebo šroubem. Upevnění do stavebních prvků smí být použito jen za podmínek suchého vnitřního prostředí. Podle obecně platných podmínek pro aplikaci na stavbě smí být upevnění použito i tehdy, když rozpěrná část neleží v dutině.
Montáž

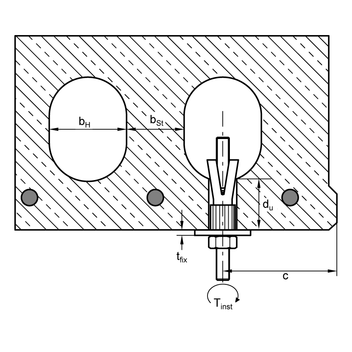

Utahováním šroubu nebo matice je kužel uvolněný z pouzdra kotvy vtahován dovnitř a deformován. Tím se kotva v dutině roztáhne do tvaru Y a utažením zadaným utahovacím momentem se vytvoří bezpečný tvarový styk.
Technické údaje
Montážní údaje obecně::
| Rozměr kotvy | M8 | M10 | M12 |
|---|---|---|---|
| Jmenovitý průměr vrtáku d0 = [mm] | 12 | 16 | 18 |
| Hloubka vyvrtané díry h0 = [mm] | 55 | 60 | 70 |
| Průchozí díra v připojovaném konstrukčním dílu df ≤ [mm] | 9 | 12 | 14 |
| Min. délka šroubu min ls 3) [mm] | 47 | 55 | 61 |
| Min. délka svorníku min ls 3) [mm] | 53 | 63 | 71 |
| Utahovací moment při kotvení Tinst = [Nm] | 20 | 30 | 40 |
| Požadovaná pevnost oceli šroubu/závitové tyče | 5.8 | 5.8 | 5.8 |
| Charakter. rozestupcr [mm] | 300 | 300 | 300 |
| Charakter. vzdálenost od okraje ccr [mm] | 150 | 150 | 150 |
| Min. vzdálenost od okraje cmin [mm] | 100 | 100 | 100 |
Podmínky pro aplikaci jednotlivé kotvy ve stropní desce z předpjatého betonu s dutinami ≥ C45/55:
| Rozměr kotvy Tloušťka stěny du ≥ [mm] | M8 25 | M8 30 | M8 40 | M8 50 | M10 25 | M10 30 | M10 40 | M10 50 |
|---|---|---|---|---|---|---|---|---|
| Příp. zatížení 1) při c ≥ ccr [kN] | 0,7 | 0,9 | 2,0 | 3,6 | 0,9 | 1,2 | 3,0 | 3,6 |
| Příp. zatížení 1) při cmin [kN] | 0,35 | 0,8 | 1,8 | 3,0 | 0,8 | 1,0 | 2,7 | 3,0 |
| Zatížení při namáhání požárem | ||||||||
| Příp. zatížení R 30 příp. F [kN] | 0,9 | 0,9 | 0,9 | 1,2 | 1,5 | 1,5 | ||
| Příp. zatížení R 60 příp. F [kN] | 0,9 | 0,9 | 0,9 | 1,2 | 1,5 | 1,5 | ||
| Příp. zatížení R 90 příp. F [kN] | 0,7 | 0,7 | 0,7 | 1,2 | 1,2 | 1,2 | ||
| Příp. zatížení R 120 příp. F [kN] | 0,4 | 0,4 | 0,4 | 1,0 | 1,0 | 1,0 |
| Rozměr kotvy Tloušťka stěny du ≥ [mm] | M12 25 | M12 30 | M12 40 | M12 50 |
|---|---|---|---|---|
| Příp. zatížení 1) při c ≥ ccr [kN] | 1,0 | 1,2 | 3,0 | 4,3 |
| Příp. zatížení 1) při cmin [kN] | 0,8 | 1,0 | 2,7 | 3,6 |
| Zatížení při namáhání požárem | | |||
| Příp. zatížení R 30 příp. F [kN] | 1,2 | 1,5 | 1,5 | |
| Příp. zatížení R 60 příp. F [kN] | 1,2 | 1,5 | 1,5 | |
| Příp. zatížení R 90 příp. F [kN] | 1,2 | 1,5 | 1,5 | |
| Příp. zatížení R 120 příp. F [kN] | 1,2 | 1,2 | 1,2 |
Podmínky pro aplikaci páru kotev 4) ve stropní desce z předpjatého betonu s dutinami ≥ C45/55:
| Rozměr kotvy Tloušťka stěny du ≥ [mm] | M8 25 | M8 30 | M8 40 | M8 50 | M10 25 | M10 30 | M10 40 | M10 50 |
|---|---|---|---|---|---|---|---|---|
| Příp. zatížení 1) při c ≥ ccr [kN] | 0,7 | 1,4 | 2,6 | 4,8 | 1,1 | 2,0 | 4,8 | 4,8 |
| Příp. zatížení 1) při cmin [kN] | 0,35 | 1,25 | 2,35 | 4,0 | 0,9 | 1,8 | 4,3 | 4,3 |
| Min. rozestup smin [mm] | 70 | 80 | 100 | 100 | 70 | 80 | 100 | 100 |
| Příp. ohybové momenty (Ocel 5.8)2) Mzul [Nm] | 10,7 | 10,7 | 10,7 | 10,7 | 21,4 | 21,4 | 21,4 | 21,4 |
| Příp. ohybové momenty (Ocel 8.8) Mzul [Nm] | 17,1 | 17,1 | 17,1 | 17,1 | 34,2 | 34,2 | 34,2 | 34,2 |
| Zatížení při namáhání požárem | ||||||||
| Příp. zatížení R 30 příp. F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 3,0 | 3,0 | ||
| Příp. zatížení R 60 příp. F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 3,0 | 3,0 | ||
| Příp. zatížení R 90 příp. F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 2,4 | 2,4 | ||
| Příp. zatížení R 120 příp. F [kN] | 0,8 | 0,8 | 0,8 | 1,8 | 2,0 | 2,0 |
| Rozměry kotvy Tloušťka stěny du ≥ [mm] | M12 25 | M12 30 | M12 40 | M12 50 |
|---|---|---|---|---|
| Příp. zatížení 1) při c ≥ ccr [kN] | 1,2 | 2,0 | 4,8 | 5,7 |
| Příp. zatížení 1) při cmin [kN] | 1,0 | 1,8 | 4,3 | 4,8 |
| Min. rozestup smin [mm] | 70 | 80 | 100 | 100 |
| Příp. ohybové momenty (Ocel 5.8)2) Mzul [Nm] | 37,4 | 37,4 | 37,4 | 37,4 |
| Příp. ohybové momenty (Ocel 8.8) Mzul [Nm] | 59,8 | 59,8 | 59,8 | 59,8 |
| Zatížení při namáhání požárem | | |||
| Příp. zatížení R 30 příp. F [kN] | 1,8 | 3,0 | 3,0 | |
| Příp. zatížení R 60 příp. F [kN] | 1,8 | 3,0 | 3,0 | |
| Příp. zatížení R 90 příp. F [kN] | 1,8 | 3,0 | 3,0 | |
| Příp. zatížení R 120 příp. F [kN] | 1,8 | 2,4 | 2,4 |
| 1) | Pro vzdálenosti od okraje cmin < c ≤ ccr lze doporučená zatížení zjistit lineární interpolací. |
| 2) | Při užití nižších pevnostních tříd se musí hodnota příslušně redukovat. |
| 3) | Pro stanovení celkové délky se musí přičíst tloušťka konstrukčního dílu ( Celková délka = ls + tfix ) |
| 4) | Přípustné zatížení Fmax / kotvu ≤ Fmax jedné kotvy. U kotevních párů s rozestupem os smin < s ≤ scr lze doporučená zatížení zjistit lineární interpolací, přičemž za mezní hodnotu při s = scr u centrického rozložení zatížení se smí dosadit 2násobek přípustného zatížení jedné kotvy |
| Materiál: | Ocel, galvanicky pozinkovaná |
Certifikáty
Certifikát: Z-21.1-1785, zkoušky požární ochrany, povolení VdS
1) Datum dodání na vyžádání - zboží je pořizováno na základě objednávky.
