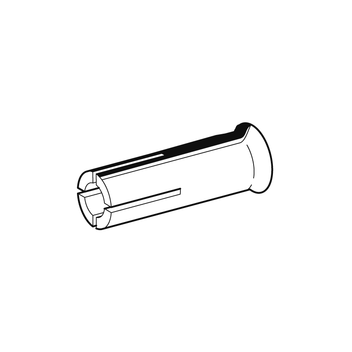

Kotva narážecí s límcem AN ES
Použití
Narážecí kotva pro jednoduché upevnění v betonu bez trhlin a vícenásobné upevnění v prasklém betonu. Vhodné pro upevnění potrubí, kanálů atd., Které splňují příslušné požadavky na schválení. Kotva se smí používat pouze pro suché prostory. Pro vlhká místa a venkovní konstrukce je nutná verze z nerezové oceli.
- není potřebný žádný speciální vrták
- rozpínací kužel pro nucené rozepření
- vhodné pro průchozí montáž
Montáž
Jako rozpínací nástroj se pro narážecí kotvu musí použít příslušný rozpínací trn. "Inteligentní" expanzní kužel usnadňuje instalaci v případě nepřesného otvoru nebo v případě jiné tvrdosti betonu. Kontrolovanou deformací kužele během instalace se značně zmenšuje potřebná vzdálenost hran a středu.
Technické údaje
Jednoduchá montáž:
Výňatek z podmínek použití ETA-10/0257
Přípustné zatížení podle EN 1992-4 bez vlivu osových a okrajových vzdáleností. Zohledňuje se celkový součinitel bezpečnosti ( YM a YF ).
Velikost kotvy | M8x30* | M8x40 | M10x30 | M10x40 | M12x50 | M16 |
---|---|---|---|---|---|---|
Průměr vrtu d0 = [mm] | 10 | 10 | 12 | 12 | 15 | 20 |
Hloubka vrtu h0 = [mm] | 30 | 40 | 30 | 40 | 50 | 65 |
Utahovací moment při kotvení Tinst = [Nm] | 8 | 8 | 15 | 15 | 35 | 60 |
Průchozí otvor v navazující součástce df ≤ [mm] | 9 | 9 | 12 | 12 | 14 | 18 |
Délka závitu Lth [mm] | 13 | 20 | 12 | 15 | 18 | 23 |
Min. hloubka šroubení Lsdmin [mm] | 9 | 9 | 10 | 11 | 13 | 18 |
Min. tloušťka konstrukce hmin [mm] | 100 | 100 | 120 | 120 | 130 | 160 |
Min. rozestup mezi osami smin [mm] | 60 | 80 | 100 | 100 | 120 | 150 |
Min. vzdálenost od kraje cmin [mm] | 95 | 95 | 115 | 135 | 165 | 200 |
Dop. zatížení v betonu bez trhlin (šroub 5.6 až 8.8) | ||||||
C20/25 [kN] | 3,2 | 3,6 | 3,2 | 4,9 | 6,9 | 10,2 |
C25/30 [kN] | 3,6 | 3,8 | 3,6 | 5,5 | 7,7 | 11,4 |
C30/37 [kN] | 3,9 | 4 | 3,9 | 6,0 | 8,5 | 12,5 |
C40/50 [kN] | 4,5 | 4,4 | 4,5 | 7,0 | 9,8 | 14,5 |
C50/60 [kN] | 5,1 | 4,7 | 5,1 | 7,8 | 10,9 | 16,2 |
Boční zatížení (šroub 5.6) ≥ C20/25 zul. V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 9 | 16,8 |
Boční zatížení (šroub 5.8) ≥ C20/25 zul. V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 11,1 | 18 |
Boční zatížení (šroub 8.8) ≥ C20/25 zul. V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 11,1 | 18 |
Dov. ohybový moment (šroub 5.6) Mzul [Nm] | 8,1 | 8,1 | 15,8 | 15,8 | 27,8 | 71 |
Dov. ohybový moment (šroub 5.8) Mzul [Nm] | 10,9 | 10,9 | 21,1 | 21,1 | 37,1 | 94,9 |
Dov. ohybový moment (šroub 8.8) Mzul [Nm] | 17,1 | 17,1 | 33,7 | 34,3 | 60 | 152 |
Charakter. střední vzdálenost scr [mm] | 90 | 120 | 90 | 120 | 150 | 195 |
Charakter. střední vzdálenost ccr [mm] | 45 | 60 | 45 | 60 | 75 | 97,5 |
Zatížení při požáru ocel ≥ 5.6 | ||||||
Přípustné zatížení R30 zul. F [kN] | 0,9 | 1,8 | 0,9 | 1,8 | 3,2 | 4,7 |
Přípustné zatížení R60 zul. F [kN] | 0,9 | 1,3 | 0,9 | 1,8 | 3,1 | 4,7 |
Přípustné zatížení R90 zul. F [kN] | 0,8 | 0,8 | 0,9 | 1,2 | 1,8 | 3,3 |
Přípustné zatížení R120 zul. F [kN] | 0,5 | 0,5 | 0,7 | 0,8 | 1,2 | 2,2 |
* Použití pouze pro staticky neurčité systémy
Vícenásobné použití:
Výtah z aplikačních podmínek ETA-10/0258
Použití jako vícenásobné upevnění nenosných systémů. Přípustné zatížení podle EN 1992-4 bez vlivu osových a okrajových vzdáleností. Zohledňuje se celkový součinitel bezpečnosti ( YM a YF ).
Maximální přípustné zatížení na jeden upevňovací bod může být v závislosti na národních předpisech menší než přípustné zatížení kotvy.
Velikost kotvy | M8x25 | M8x30 | M8x40 |
---|---|---|---|
Průměr vrtu d0 = [mm] | 10 | 10 | 10 |
Hloubka vrtu h0 = [mm] | 25 | 30 | 40 |
Utahovací moment při kotvení Tinst = [Nm] | 8 | 8 | 8 |
Průchozí otvor v navazující součástce df ≤ [mm] | 9 | 9 | 9 |
Délka závitu Lth [mm] | 12 | 13 | 20 |
Min. hloubka šroubení Lsdmin [mm] | 8 | 9 | 9 |
Standard-/Minimální tloušťka hmin1 / hmin2 [mm] | 100/80 | 100 | 100 |
Vzdálenost od středu smin [mm] | 50 | 60 | 80 |
Vzdálenost od hrany cmin [mm] | 100 | 95 | 95 |
Trvalá. pevnost v tahu trhlinový / netrhlinový beton | |||
C12/15 und C16/20 [kN] | 1,2 | - | - |
C20/25 bis C50/60 [kN] | 1,9 | 1,7 | 2 |
Přípustný ohybový moment (Ocel 4.6) Mzul [Nm] | 6,4 | 6,4 | 6,4 |
Přípustný ohybový moment (Ocel 5.6) Mzul [Nm] | 8,1 | 8,1 | 8,1 |
Přípustný ohybový moment (Ocel 5.8) Mzul [Nm] | 10,9 | 10,9 | 10,9 |
Přípustný ohybový moment (Ocel 8.8) Mzul [Nm] | 17,1 | 17,1 | 17,1 |
Charakteristická středová vzdálenost scr [mm] | 75 | 180 | 210 |
Charakteristická okrajová vzdálenost ccr [mm] | 38 | 90 | 105 |
Zatížení při požáru šroub ≥ 4.8 | |||
Přípustné zatížení R30 zul. F [kN] | 0,6 | 0,9 | 1,1 |
Přípustné zatížení R60 zul. F [kN] | 0,6 | 0,9 | 0,9 |
Přípustné zatížení R90 zul. F [kN] | 0,6 | 0,6 | 0,6 |
Přípustné zatížení R120 zul. F [kN] | 0,5 | 0,5 | 0,5 |
Zatížení při požáru šroub ≥ 5.6 | |||
Přípustné zatížení R30 zul. F [kN] | 0,6 | 0,9 | 1,5 |
Přípustné zatížení R60 zul. F [kN] | 0,6 | 0,9 | 1,5 |
Přípustné zatížení R90 zul. F [kN] | 0,6 | 0,9 | 0,9 |
Přípustné zatížení R120 zul. F [kN] | 0,5 | 0,5 | 0,5 |
Charakteristická středová vzdálenost scr,fi [mm] | 100 | 180 | 210 |
Charakteristická okrajová vzdálenost ccr, fi [mm] | 50 | 90 | 105 |
Velikost kotvy | M10x25 | M10x30 | M10x40 | M12x25 | M12x50 | M16 |
---|---|---|---|---|---|---|
Průměr vrtu d0 = [mm] | 12 | 12 | 12 | 15 | 15 | 20 |
Hloubka vrtu h0 = [mm] | 25 | 30 | 40 | 25 | 50 | 65 |
Utahovací moment při kotveníTinst = [Nm] | 15 | 15 | 15 | 35 | 35 | 60 |
Průchozí otvor v navazující součástce Bauteil df ≤ [mm] | 12 | 12 | 12 | 14 | 14 | 18 |
Délka závitu Lth [mm] | 12 | 12 | 15 | 12 | 18 | 23 |
Min. hloubka šroubení Lsdmin [mm] | 10 | 10 | 11 | 12 | 13 | 18 |
Standard-/Minimální tloušťka hmin1 / hmin2 [mm] | 100/80 | 120 | 120 | 100/80 | 130 | 160 |
Min. vzdálenost od středu smin [mm] | 60 | 100 | 100 | 100 | 120 | 150 |
Min. vzdálenost od hrany cmin [mm] | 100 | 115 | 135 | 110 | 165 | 200 |
Přípustné Tahové zatížení trhlinového / netrhaného betonu | ||||||
C12/15 und C16/20 [kN] | 1,7 | - | - | 1,7 | - | - |
C20/25 bis C50/60 [kN] | 2,1 | 2 | 2 | 2,1 | 2,4 | 6,3 |
Přípustný ohybový moment (ocel 4.6) Mzul [Nm] | 12,8 | 12,8 | 12,8 | 22,2 | 22,2 | 56,9 |
Přípustný ohybový moment (ocel 5.6) Mzul [Nm] | 15,8 | 15,8 | 15,8 | 27,8 | 27,8 | 71 |
Přípustný ohybový moment (ocel 5.8) Mzul [Nm] | 21,1 | 21,1 | 21,1 | 37,1 | 37,1 | 94,9 |
Přípustný ohybový moment (ocel 8.8) Mzul [Nm] | 34,3 | 33,7 | 34,3 | 60 | 60 | 152 |
Charakteristická středová vzdálenost scr [mm] | 75 | 230 | 170 | 75 | 170 | 400 |
Charakteristická okrajová vzdálenost ccr [mm] | 38 | 115 | 85 | 38 | 85 | 200 |
Zatížení při požáru šroub ≥ 4.8 | ||||||
Přípustné zatížení R30 zul. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
Přípustné zatížení R60 zul. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
Přípustné zatížení R90 zul. F [kN] | 0,6 | 0,9 | 1,1 | 0,6 | 1,5 | 3 |
Přípustné zatížení R120 zul. F [kN] | 0,5 | 0,7 | 0,9 | 0,5 | 1,2 | 2,4 |
Zatížení při požáru šroub ≥ 5.6 | ||||||
Přípustné zatížení R30 zul. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
Přípustné zatížení R60 zul. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
Přípustné zatížení R90 zul. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 3,7 |
Přípustné zatížení R120 zul. F [kN] | 0,5 | 0,7 | 1,0 | 0,5 | 1,2 | 2,4 |
Charakteristická středová vzdálenost scr,fi [mm] | 100 | 170 | 170 | 100 | 200 | 400 |
Charakteristická okrajová vzdálenost ccr, fi [mm] | 50 | 85 | 85 | 50 | 100 | 200 |
Hodnoty uvedených schválení a certifikátů jsou platné v nejaktuálnějším znění na adrese www.sikla.de/downloads.
Materiál: | Ocel, galvanicky pozinkovaná |
Certifikáty
Schválení Sikla ETA-10/0258 (M8 - M12), pro montáž do neporušeného betonu Schválení Sikla ETA-10/0257, zkoušky požární ochrany, vyhovující VdS, schválení FM ≥ M10
1) Datum dodání na vyžádání - zboží je pořizováno na základě objednávky.
