Kotvení a příslušenství

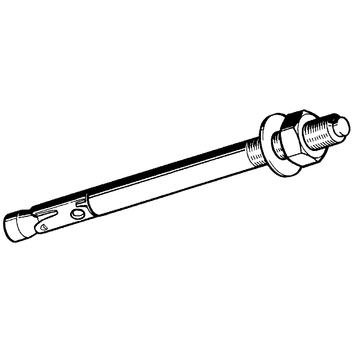

Kotva průvlaková AN BZ

Použití

Kotva pro průchozí a předsazenou montáž v oblasti tahových zón v průmyslové a výrobní výstavbě a také ve stavebních technologiích. Kombinuje vysoké přípustné zatížení s malým osovým rozpětím a odstupem od kraje.
Vhodná pro upevnění potrubí, montážních lišt, konzol apod. do betonu v suchých prostorách.


  • Není potřebný žádný speciální vrták, průměr vrtáku = velikost závitu.
  • Výhoda montáže jako průchozí kotvy.
  • Speciální ukončení závitu zabraňuje jeho poškození při osazování do otvoru.

Objem dodávky

Kompletně s podložkou a šestihrannou maticí.

Montáž

1.
Kolmo na povrch vyvrtejte odpovídající otvor.
2.
Vyčistěte otvor od zbytkových částí.
3.
Kotvu narazte do uvedené hloubky v betonu.
4.
Po dotáhnutí max. momentem Tinst (viz. tabulka) lze kotvu ihned zatížit.

Technické údaje

Velikost kotvy
M8
M10
M12
M16
Pov. zatížení 1) v tahu C20/25 2) [kN] 2,4 4,3 7,6 11,9
C25/30 2) [kN] 2,6 4,7 8,3 13,1
C30/37 2) [kN] 2,9 5,2 9,3 14,5
C40/50 2) [kN] 3,4 6,0 10,8 16,8
C50/60 2) [kN] 3,7 6,6 11,8 18,5
Pov. zatížení 1) ve střihu ≥ C20/25 2) [kN] 8,6
(5,0)3)
12,6
(6,5)3)
17,1
(8,5)3)
26,9
(23,6)3)
Pov. ohybový moment 1) [Nm] 13,1 26,9
(25,7)3)
46,9
(44,6)3)
119,4
(99,9)3)
Min. tloušťka konstrukce hmin ≥ [mm] 100 120 140 170
( 3 hef ) Charakt. osový rozestup scr [mm] 138 180 210 255
( 1,5 hef ) Charakt. odstup od kraje ccr [mm] 69 90 105 127,5
Min. osový rozestup při/odstup od kraje c ≥ [mm] 40/70 45/70 60/100 60/100
Min. odstup od kraje c při/osový rozestup s ≥ [mm] 40/80 45/90 60/140 60/180
Efektivní kotvící hloubka hef [mm] 46
(35)3)
60
(42)3)
70
(50)3)
85
(64)3)
Průměr vrtu d0 [mm] 8 10 12 16
Hloubka vrtu h1 ≥ [mm] 60
(55)3)
75
(65)3)
90
(75)3)
110
(95)3)
Utahovací moment při instalaci Tinst [Nm] 20
(15)3)
25
(30)3)
45
(50)4)
90
(100)3)
Pov. zatížení v tahu 4) při namáhání požárem
Povolené zatížení R30 perm. F [kN] 1,3 2,2 3,2 6,0
Povolené zatížení R60 perm. F [kN] 1,1 1,8 2,8 5,2
Povolené zatížení R90 perm. F [kN] 0,8 1,4 2,4 4,4
Povolené zatížení R120 perm. F [kN] 0,7 1,2 2,2 4,0

1) Údaje o nosnosti bez vlivu osových rozestupů a odstupů od kraje.
2) Podmínky použitelnosti u neporušeného betonu.
3) Hodnota pro kotvy označené *.
4) Nutno dodržet osové/krajní rozestupy dle parametrů protipožární ochrany.


Je nutné uvažovat s celkovým součinitelem bezpečnosti podle ETAG. Pro podrobné dimenzování je třeba respektovat údaje z platných atestu které naleznete www.sikla.de.

Materiál:
ocel, pozinkována

Certifikáty

SIKLA osvědčení ETA-10/0259
FM-osvědčení pro M10, M12, M16 (pouze pro standartní hloubku kotvení)
VdS-osvědčení pro veškeré velikosti





* nejsou zahrnuty do osvědčení

TypZávit. přip.tfix = max.
užitná délka
[mm]
Celk. délka
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
8/5/50 *M85500,02100 110542
8/10/75M8 10 750,03100 166526
8/30/95M8 30 950,04100 166535
8/50/115 M8501150,04100 110453
8/100/165 M81001650,0650 110543
10/10/60 *M1010600,0550 110544
10/10/90M10 10 900,0650 166544
10/20/100M10201000,0650 110545
10/30/110M10 301100,0750 166553
10/50/130M10 501300,0850 166562
10/75/155M10751550,0950 110546
10/100/180M101001800,0550 110454
12/5/75 *M125750,0825 110547
12/15/110M12 151100,1025 166571
12/30/125M12 301250,1125 166580
12/50/145M12 501450,1225 166599
12/65/160M12651600,1425 110548
12/85/180M12851800,1525 110549
12/105/200M121052000,1825 166605
12/160/255M121602550,2320 166614
16/5/90 *M165900,1620 110550
16/25/145M16 251450,2320 166623
16/50/170M16 501700,2620 166632
16/100/220M161002200,3510 166641
