Použití

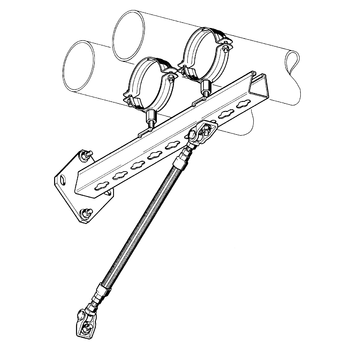

Univerzální napojení na šikmé stavební části s plynulým úhlovým nastavením. Upevnění přímo na stavební objekt, na svěrky TCS, lišty montážní atd., zvláště jako šikmá vzpěra na konzolách, jakož i k vyztužení kluzných a pevných bodů.

• Plynulé úhlové nastavení.
• Délkové a výškové nastavení pomocí proměnného přesahu závitového kolíku na kloubovém čepu.
• Kloubový čep je jištěn proti vypadnutí.

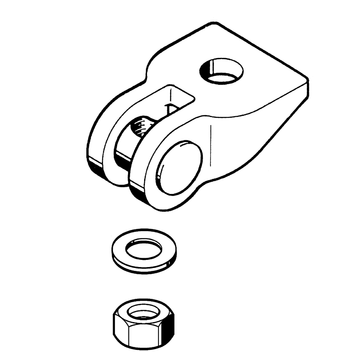

Objem dodávky

S podložkou a maticí.

Montáž

Závitový kolík zašroubovat do kloubového čepu, tak aby mírně přesahoval na druhé straně kloubu (opticky zkontrolovat). Nastavení úhlu se provede přitažením přiložené matice k podložce.

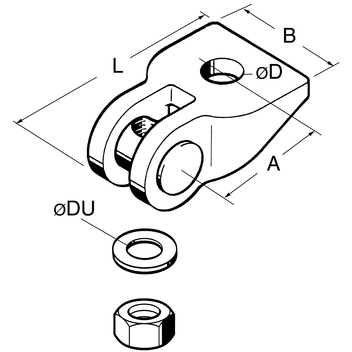

Technické údaje
