Nerez
Upínací kleště SPA 5P VA
Použití

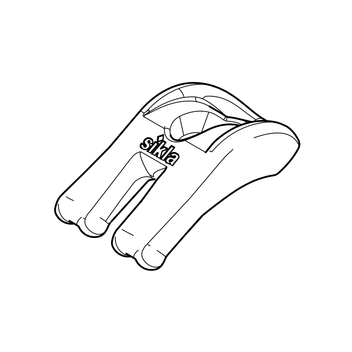

Upínací kleština 5P VA je univerzálně použitelný upínací prvek pro oboustranné upevnění příhradových nosníků pro trubky, kanály, kabelové žlaby a zařízení k ocelovým nosníkům.
Montáž

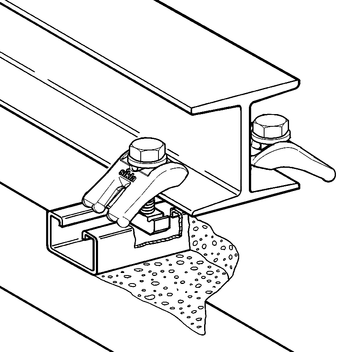

Upínací kleště se umístí nohama na svazovanou součást, nos se položí na ocelový nosník. Poté se protáhne příslušný šestihranný šroub a dole se utáhne podložkou a maticí.
Stanovení požadované délky šroubu Lmin:
Uspořádání A
průchozí šroub se šestihrannou hlavou a pojistným drápkem
 |  |
| M12: Lmin = a + b + 47 [mm] M16: Lmin = a + b + 57 [mm] |
Uspořádání B
vložený hákový šroub HZ
 |
| M12: Lmin = b + 53 [mm] M16: Lmin = b + 63 [mm] |
Technické údaje

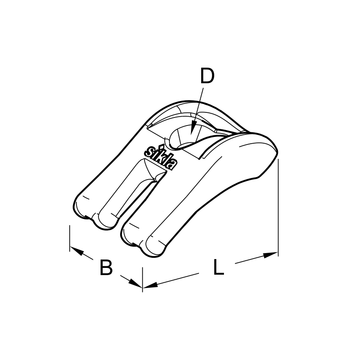

| Typ | Rozsah upínání [mm] | B [mm] | L [mm] | D [mm] |
|---|---|---|---|---|
| M12 | 1 - 30 | 44 | 60 | 13 |
| M16 | 4 - 40 | 49 | 72 | 17 |

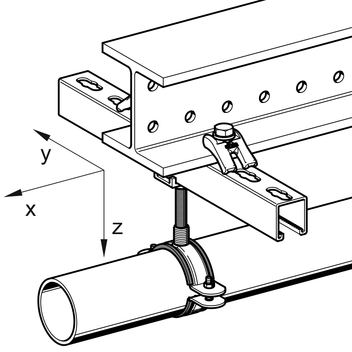

| Typ | Utahovací moment MA [Nm] / Úhel otáčení | Fz přípustné na upínací kleště [kN] 1) | Únosnost smykové síly Fx 2 upínací drápy každý [kN] 2) |
|---|---|---|---|
| M12 | 60 / 90° | 11,0 | 2,5 |
| M16 | 140 / 90° | 13,9 | 3,0 |
| 1) | Specifikace se vztahují na použití standardního šroubu se šestihrannou hlavou z nerezové oceli třídy vlastností 70. |
| 2) | Údaje se týkají nejhoršího případu s tloušťkou příruby 30 mm (M12) nebo 40 mm (M16) a součinitelem adheze µHaft = 0,20. Případná tahová síla Fz nebyla brána v úvahu. |
| Materiál: | Nerezová ocel A4 |
