Nerez

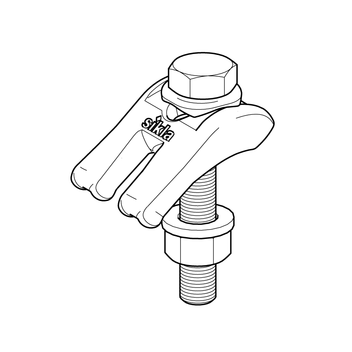

Montážní sada MS 5P VA
Použití

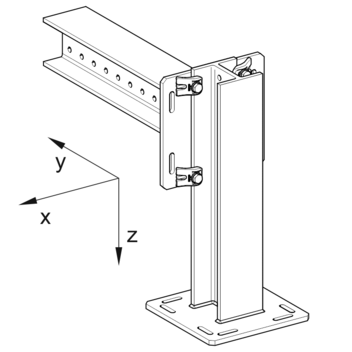

Montážní sada MS 5P VA se používá k připojení nosníkové konzoly TKO, šikmé konzoly SKO, držáku WBD nebo kloubu GE F k přírubě nosníku.
Objem dodávky
| Typ | Upínací kleště [Množství] | Podpěrná deska [Množství] | Sada VA * [Množství] |
|---|---|---|---|
| M12 S | 4 x M12 | 4 x M12 | 4 x M12 x 80 |
| M12 S2 | 2 x M12 | 2 x M12 | 2 x M12 x 80 |
| M16 S | 4 x M16 | 4 x M16 | 4 x M16 x 100 |
| M16 S2 | 2 x M16 | 2 x M16 | 2 x M16 x 100 |

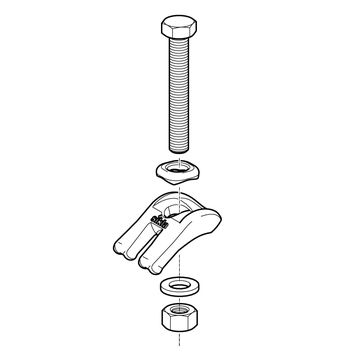

* Sada VA se skládá z: Šestihranný šroub M12 nebo M16, 1 podložka, 1 šestihranná matice (mazaná polymerem).
Montáž

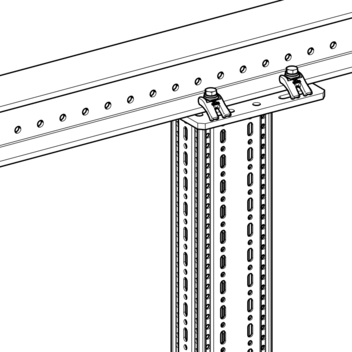

| 1. | Umístěte upínací kleště špičkou na ocelový nosník. |
| 2. | Připevněte opěrnou desku a kování VA a odpovídajícím způsobem je utáhněte. |
Podpěrná deska zajišťuje, aby byl šroub namontován v pravém úhlu, a zabraňuje jeho proklouznutí nebo namáhání ohybem. Ve spojení s kováním VA je zajištěna plynulá a předpokládaná předpínací síla.
Technické údaje
| Typ | Rozsah upnutí [mm] | Utahovací moment MA [Nm] / Úhel natočení | Přípustné Fy na upínací kleště [kN] | Zatížitelnost smykovou silou Fz na sadu = 4 upínací drápy kN] |
|---|---|---|---|---|
| M12 S | 1 - 30 | 60 / 90° | 17,6 | 8,1 * |
| M16 S | 4 - 40 | 140 / 90° | 19,8 | 8,4 * |
* Údaje se týkají nejhoršího případu s tloušťkou příruby 30 mm (M12) nebo 40 mm (M16) a součinitelem statického tření µHaft = 0,20.
Případná tahová síla Fy nebyla zohledněna.
| Materiál: | Nerezová ocel A4 |
