Nerez

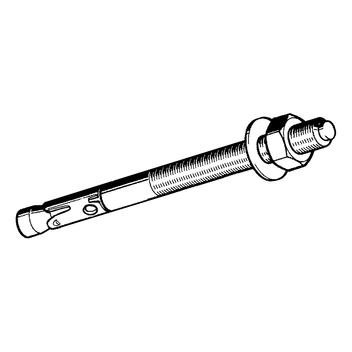

Kotva průvlaková AN BZ plus A4

Použití

Kotva pro průchozí a předsazenou montáž v oblasti tahových zón v průmyslové a výrobní výstavbě a ve stavebních technologiích. Kombinuje vysoké přípustné zatížení s malými osovými vzdálenostmi a odstupy od kraje.
Vhodná pro upevnění potrubí, montážních lišt, konzol apod. do betonu ve vnitřních i venkovních prostorách.

  • Není potřebný žádný speciální vrták, průměr vrtáku = velikost závitu.
  • Výhodná při montáži jako průchozí kotvy.
  • Speciální ukončení závitu zabraňuje jeho poškození při osazování do otvoru.

Objem dodávky

Kompletně s podložkou a šestihrannou maticí.

Montáž

1.
Kolmo na povrch vyvrtejte odpovídající otvor.
2.
Vyfoukejte a vyčistěte otvor od zbytkových částí.
3.
Kotvu narazte do uvedené hloubky v betonu.
4.
Po dotáhnutí max. momentem Tinst (viz. tabulka) lze kotvu ihned zatížit. Dodržujte pokyny v montážním návodu!

Technické údaje

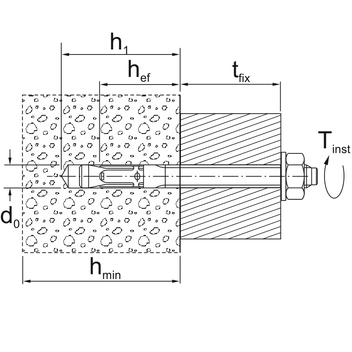

Standartní hloubka kotvení:

Velikost kotvy
M8
M10
M12
M16
Pov. zatížení 1) v tahu C20/25 2) [kN] 2,4 4,3 7,6 11,9
C25/30 2) [kN] 2,7 4,8 8,5 13,3
C30/37 2) [kN] 2,9 5,2 9,3 14,6
C40/50 2) [kN] 3,4 6,1 10,8 16,8
C50/60 2) [kN] 3,8 6,8 12,0 18,8
Pov. zatížení 1) ve smyku ≥ C20/25 2) [kN] 7,4 11,4 17,1 30,8
Pov. ohybový moment 1) [Nm] 14,9 29,7 52,6 114,3
Min. tloušťka podkladu hmin ≥ [mm] 100 120 140 160

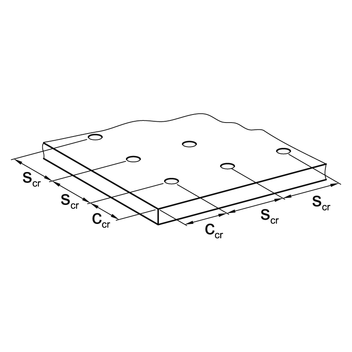

(3 hef ) Charakt. osový rozestup scr [mm] 138 180 210 255
(1,5 hef ) Charakt. odstup od kraje ccr [mm] 69 90 105 127,5
Min. osový rozestup s/odstup od kraje c ≥ [mm] 40/70 50/75 60/100 60/100
Min. odstup od kraje c/osový rozestup s ≥ [mm] 40/80 55/90 60/140 60/180
Efektivní hloubka kotvení hef [mm] 46 60 70 85
Průměr vrtu d0 [mm] 8 10 12 16
Hloubka vrtu h1 ≥ [mm] 60 75 90 110
Utahovací moment při instalaci Tinst [Nm] 20 35 50 110
Pov. zatížení v tahu 3) při namáhání požárem
Přípustné zatížení F při R30 [kN] 1,25 2,25 4,0 6,25
Přípustné zatížení F při R60 [kN] 1,25 2,25 4,0 6,25
Přípustné zatížení F při R90 [kN] 1,25 2,25 4,0 6,25
Přípustné zatížení F při R120 [kN] 1,0 1,8 3,2 5,0

1) Údaje o nosnosti bez vlivu odstupů od kraje.
2) Podmínky použitelnosti u trhlinového betonu.
3) Nutno dodržet osové/krajní rozestupy dle parametrů protipožární ochrany.

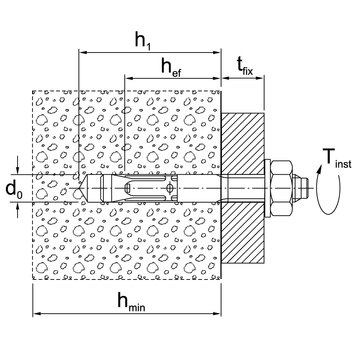

Redukovaná hloubka kotvení:

Velikost kotvy
M8
M10
M12
M16
Pov. zatížení 1) v tahu C20/25 2) [kN] 2,4 3,6 5,8 8,6
C25/30 2) [kN] 2,7 4,0 6,5 9,6
C30/37 2) [kN] 2,9 4,4 7,1 10,5
C40/50 2) [kN] 3,4 5,1 8,2 12,2
C50/60 2) [kN] 3,8 5,6 9,2 13,6
Pov. zatížení 1) ve smyku ≥ C20/25 2) [kN] 7,4 10,0 13,9 20,6
Pov. ohybový moment 1) [Nm] 14,9 29,7 52,6 114,3
Min. tloušťka podkladu hmin ≥ [mm] 80 80 100 140
(3 hef ) Charakt. osový rozestup scr [mm] 105 120 150 195
(1,5 hef ) Charakt. odstup od kraje ccr [mm] 52,5 60 75 97,5
Efektivní hloubka kotvení hef [mm] 35 40 50 65
Průměr vrtu d0 [mm] 8 10 12 16
Hloubka vrtu h1 ≥ [mm] 49 55 70 90
Utahovací moment při instalaci Tinst [Nm] 20 35 50 110

1) Údaje o nosnosti bez vlivu odstupů od kraje.
2) Podmínky použitelnosti u trhlinového betonu.

Přípustné zatížení podle EN 1992-4 bez vlivu osových a okrajových vzdáleností. Zohledňuje se celkový součinitel bezpečnosti ( YM a YF ). Hodnoty jsou platné dle aktuálního vydání osvědčení na adrese www.sikla.de/downloads.

Materiál:
nerezová ocel A4

Certifikáty

Osvědčení ETA-10/0259.
Osvědčení FM pro M10, M12, M16, pouze pro standartní hloubku kotvení.
Osvědčení VdS pro všechny velikosti.
Osvědčení seizmické ochrany vydáno spolkovým úřadem pro civilní ochranu, Bern.

Bolzenanker AN BZ plus - ETA-10/0259 PDF | 5.5 MB FM - Sikla Anker AN, AN ES und BZ plus PDF | 260.1 KB Konformitätserklärung VdS PDF | 291.4 KB

Typy označené * nejsou součástí osvědčení seizmické ochrany.
1) Liefertermin auf Anfrage – Ware wird auftragsbezogen beschafft.

tfix = max. užitná délka [mm]

TypZávit. přip.tfix pro standartní hloubku kotvenítfix pro red. hloubku kotveníCelk. délka
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
8/6/60 s A4 * 1)M8-6600,02100 114159
8/10/21/75 A4M81021750,03100 114160
8/30/41/95 A4 1)M83041950,04100 114161
8/50/61/115 A4M850611150,04100 114162
10/10/70 s A4 *M10-10700,0550 114163
10/10/30/90 A4M101030900,0650 114164
10/15/35/95 A4M101535950,0650 114165
10/30/50/110 A4M1030501100,0750 114166
10/50/70/130 A4M1050701300,0850 114167
10/100/120/180 A4 1)M101001201800,1050 114168
12/15/35/110 A4M1215351100,1025 114169
12/20/40/115 A4 1)M1220401150,1025 114170
12/30/50/125 A4 1)M1230501250,1125 114171
12/50/70/145 A4M1250701450,1325 114172
12/85/105/180 A4 1)M12851051800,1525 114173
16/25/45/145 A4 1)M1625451450,2320 114174
16/50/70/170 A4 1)M1650701700,2720 114175
