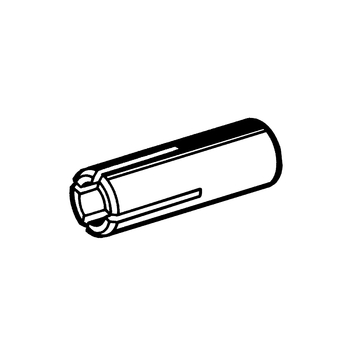

Kotva narážecí AN VA
Použití
Kotva pro vícenásobné upevnění do trhlinového betonu a pro jednotlivé upevnění do netrhlinového betonu pro veškerou domovní techniku.
Vhodná k upevňování potrubí, montážních lišt apod. v suchém i vlhkém prostředí (vč. průmyslového ovzduší a v blízkosti moře) nejsou-li podmínky agresivní.
- není potřebný žádný speciální vrták
- rozpínací kužel pro nucené rozepření
- vhodná pro předinstalaci
Montáž

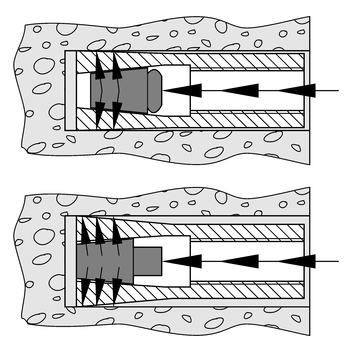

Jako rozpínací nástroj se pro narážecí kotvu musí použít příslušný rozpínací trn. "Inteligentní" rozpínací kužel usnadní montáž při odchylkách průměrů vyvrtaných děr nebo při odlišné pevnosti betonu. Tímto lze kontrolovaně snížit odstupy od okrajů a mezi osami.
Technické údaje
Všeobecné montážní údaje:
| Velikost kotvy | M8x30 | M8x40 | M10 | M12 | M16 |
|---|---|---|---|---|---|
| Průměr vrtu d0 = [mm] | 10 | 10 | 12 | 15 | 20 |
| Hloubka vrtu h0 = [mm] | 30 | 40 | 40 | 50 | 65 |
| Utahovací moment při instalaci Tinst = [Nm] | 8 | 8 | 15 | 35 | 60 |
| Průchozí otvor v navazující součástce df ≤ [mm] | 9 | 9 | 12 | 14 | 18 |
| Délka závitu Lth [mm] | 13 | 20 | 15 | 18 | 23 |
| Min. hloubka šroubení Lsdmin [mm] | 9 | 9 | 11 | 13 | 18 |
| Min. tloušťka konstrukce hmin [mm] | 100 | 100 | 130 | 140 | 160 |
| Min. rozestup mezi osami smin [mm] | 60 | 80 | 100 | 120 | 150 |
| Min. vzdálenost od kraje cmin [mm] | 95 | 95 | 135 | 165 | 200 |
Výňatek z podmínky schválení ETA-05/0117 prasklý beton / vícenásobné připevnění pro nenosné systémy:
| Velikost kotvy | M8x30 | M8x40 | M10 | M12 |
|---|---|---|---|---|
| Pov. zatížení v tahu jednotl. kotev C20/25-C50/60 [kN] | 1,7 | 2,0 | 2,0 | 2,4 |
| Pov. ohybové momenty(A4-70) Mpov [Nm] | 11,9 | 11,9 | 23,8 | 42,1 |
| Charakt. rozestupy mezi osami scr [mm] | 180 | 210 | 170 | 170 |
| Charakt. vzdálenosti od krajů ccr [mm] | 90 | 105 | 85 | 85 |
| Zatížení při namáhání požárem | | |||
| Povolené zatížení R30 perm. F [kN] | 0,9 | 1,5 | 1,5 | 1,5 |
| Povolené zatížení R60 perm. F [kN] | 0,9 | 1,5 | 1,5 | 1,5 |
| Povolené zatížení R90 perm. F [kN] | 0,9 | 0,9 | 1,5 | 1,5 |
| Povolené zatížení R120 perm. F [kN] | 0,5 | 0,5 | 1,0 | 1,2 |
Výňatek z osvědčení ETA-10/0257 - jednotlivé upevnění v netrhlinovém betonu:
| Velikost kotvy | M8x30 | M8x40 | M10 | M12 | M16 |
|---|---|---|---|---|---|
| Pov. zatížení v tahu C20/25 [kN] | 3,8 | 5,2 | 5,9 | 8,3 | 12,3 |
| Pov. zatížení ve střihu ≥ C20/25 [kN] | 4,9 | 4,9 | 6,1 | 11,5 | 19,2 |
| Pov. ohybový moment [Nm] | 11,9 | 11,9 | 23,8 | 42,1 | 106,7 |
Pro podrobné dimenzování je třeba respektovat údaje z platných atestů které naleznete na www.sikla.de
| Materiál: | Nerezová ocel A4 |
Certifikáty
Pro vícenásobné upevnění nenosných SIKLA systémů do trhlinového betonu platí osvědčení ETA-10/0258 (M8 - M12). Pro jednotlivé kotvení do netrhlinového betonu osvědčení ETA-10/0257, protipožární atest, VdS osvědčení, FM osvědčení ≥ M10.
1) Termín dodání na vyžádání - zboží je obstaráváno na zakázku.
