Inovativní
konstrukční systém
Montážní systém Pressix CC 41

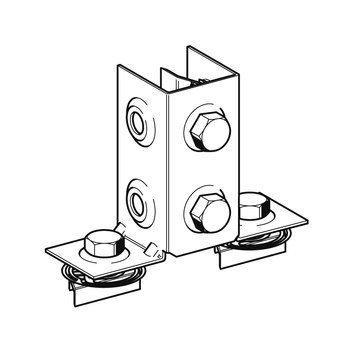

Rohová spojka CN CC 41-2

Použití

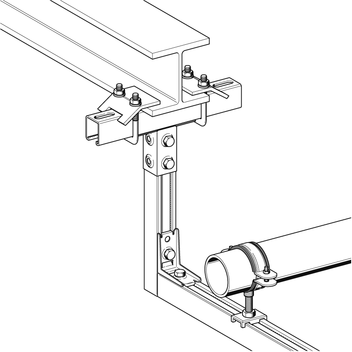

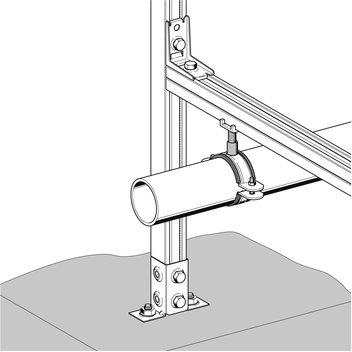

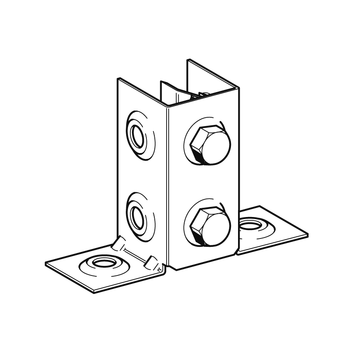

Spojovací prvek zejména pro trojrozměrnou rámovou konstrukci z montážních lišt. Optimální spojovací technika uzlů lištových soustav. Přednostně se mají použít čtvercové lišty montážní 41/41. Provedení W pro upevnění na stěnu, podlahu nebo strop. Uspořádání lištových otvorů se může při tom libovolně měnit.

  • Rychlá spojovací technika pro 90° uzel.
  • Automatická blokace uzlů při umístění montážních lišt.
  • Bezpečný přilnavý a silný spoj. Kámen závitový se šroubem M10. Vysoká pevnost na základě vysokopevnostního materiálu a tvaru.

Technické údaje

Pracovní zatížení:
Ftlak = 3,0 kN na každou spojku
Utahovací moment:
50 Nm
Materiál:
Ocel, galvanicky pozinkovaná
TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
CC 41-20,5510 193495
CC 41-2 W0,4510 193648
